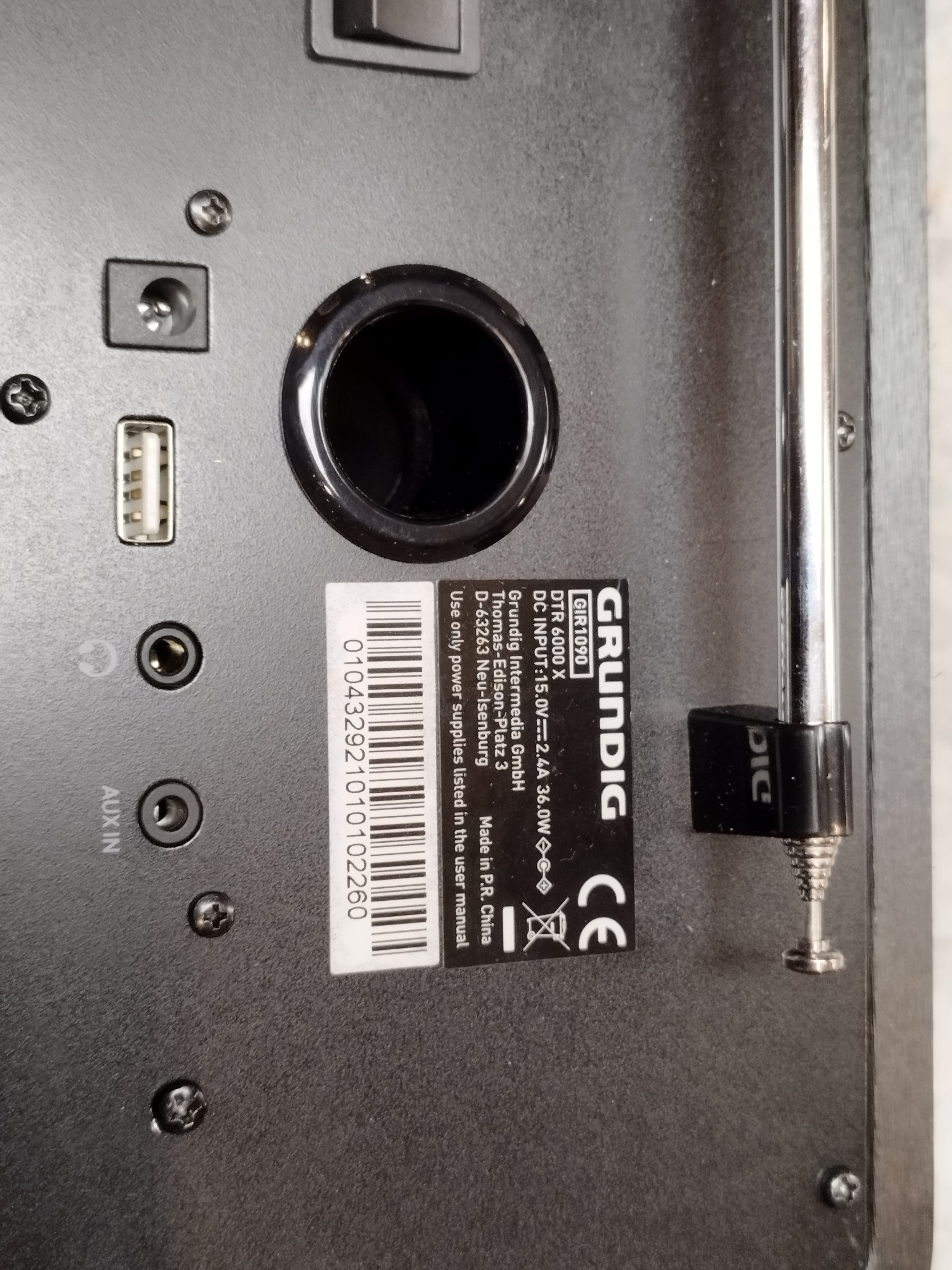

Symptome: kein Ton. Display zeigt Sender und Lautstärke an, Bluetooth lässt sich verbinden. Aber alles stumm.

Also: Aufschrauben.

Prüfung Endstufe: Typ YD7377 2×30W Dual/Quad Power Amplifier. Datenblatt im Internet gefunden. Prüfstrippe an Eingangspins (4, 5, 11, 12) lässt Lautsprecher brummen. Heißt: Endstufe ok.

Prüfung Signalpfad vor der Endstufe. Ein TL074 (4-fach-Operationsverstärker) reagiert an Pins 7 und 8 auch auf die Prüfstrippen-Brumm-Prüfung. Hat aber nur knapp 1V Versorgungsspannung. Schlussfolgerung: Versorgungsspannungsproblem.

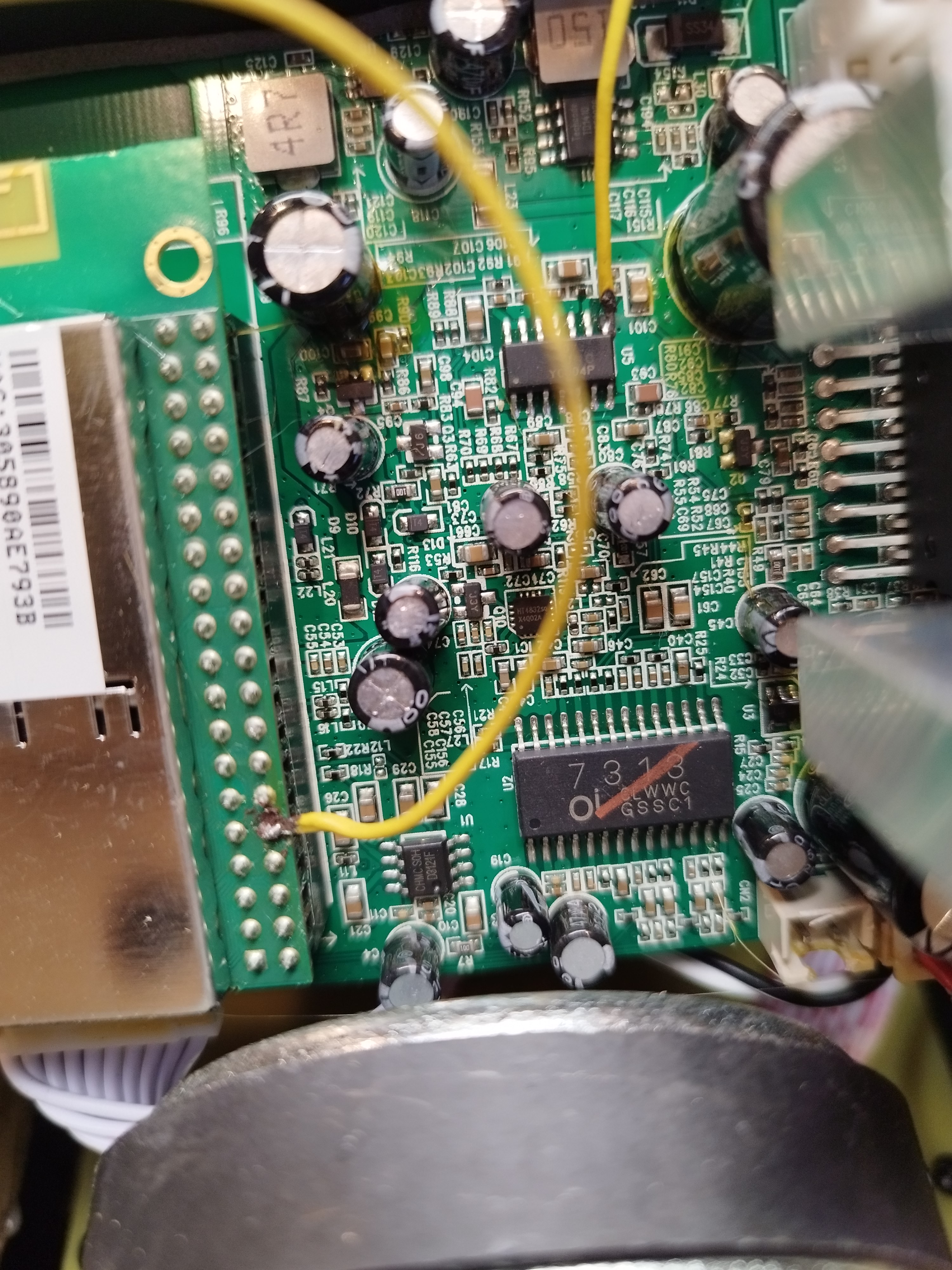

Weiter Prüfung Signalpfad. Überbrückungsleitung vom Pin 5 des Tuners zu Pin 8 des TL074 lässt Radio-Ton zum Lautsprecher. Auch Bluetooth-Audio geht damit. Aber alles ohne Lautstärkeregelung.

ICs im Audio-Pfad? Der kleine IC (HT4832, https://www.alldatasheet.com/datasheet-pdf/pdf/1140008/HEROIC/HT4832.html) ist der Kopfhörerverstärker. Egal erst mal. Der große (TDA7313, https://www.alldatasheet.com/datasheet-pdf/pdf/25118/STMICROELECTRONICS/TDA7313.html) ist ein “Digital Controlled Stereo Audio Processor”. Er braucht 9V Versorgungsspannung am Pin 2, bekommt aber nur ca. 1,5V. Also auch hier: Versorgungsspannungsproblem.

Schaltwandler am hinteren Platinenrand: Scheinen 5V und 3.3V zu erzeugen, was Sinn macht für den Digitalteil. Sind daher nicht verdächtig.

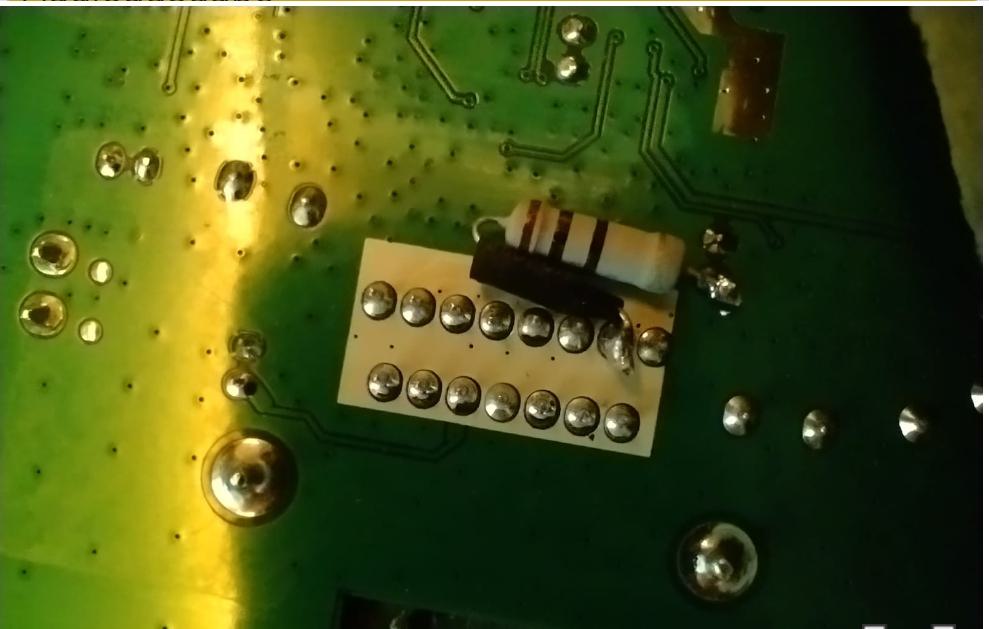

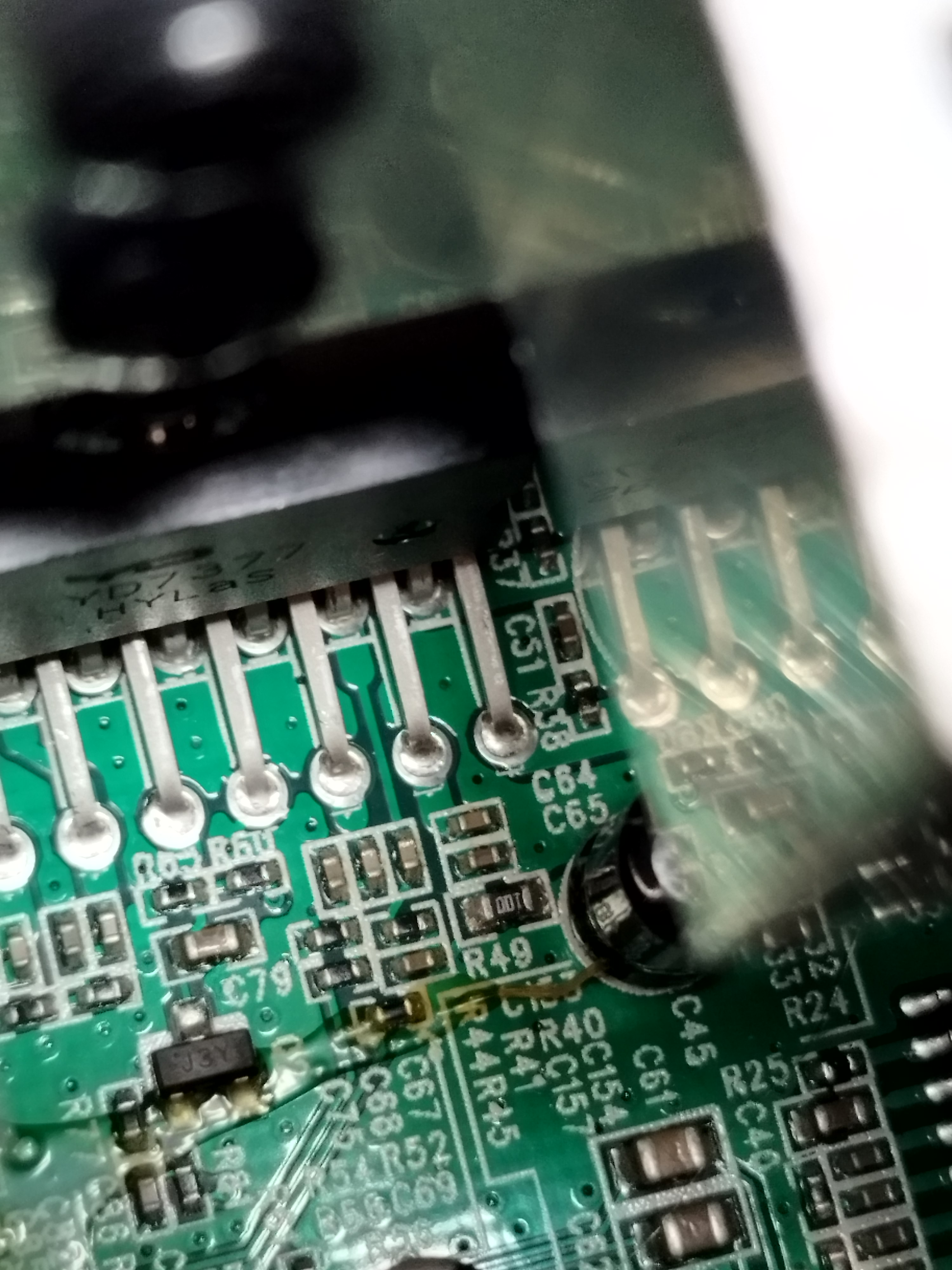

Internetrecherche führt zu mikrocontroller.net https://www.mikrocontroller.net/topic/546192 wo die gleichen Symptome genannt sind. Ursache ist R49, ein Längswiderstand in der Spannungsversorgung, der durch Überlastung hochohmig wird. 10 Ohm.

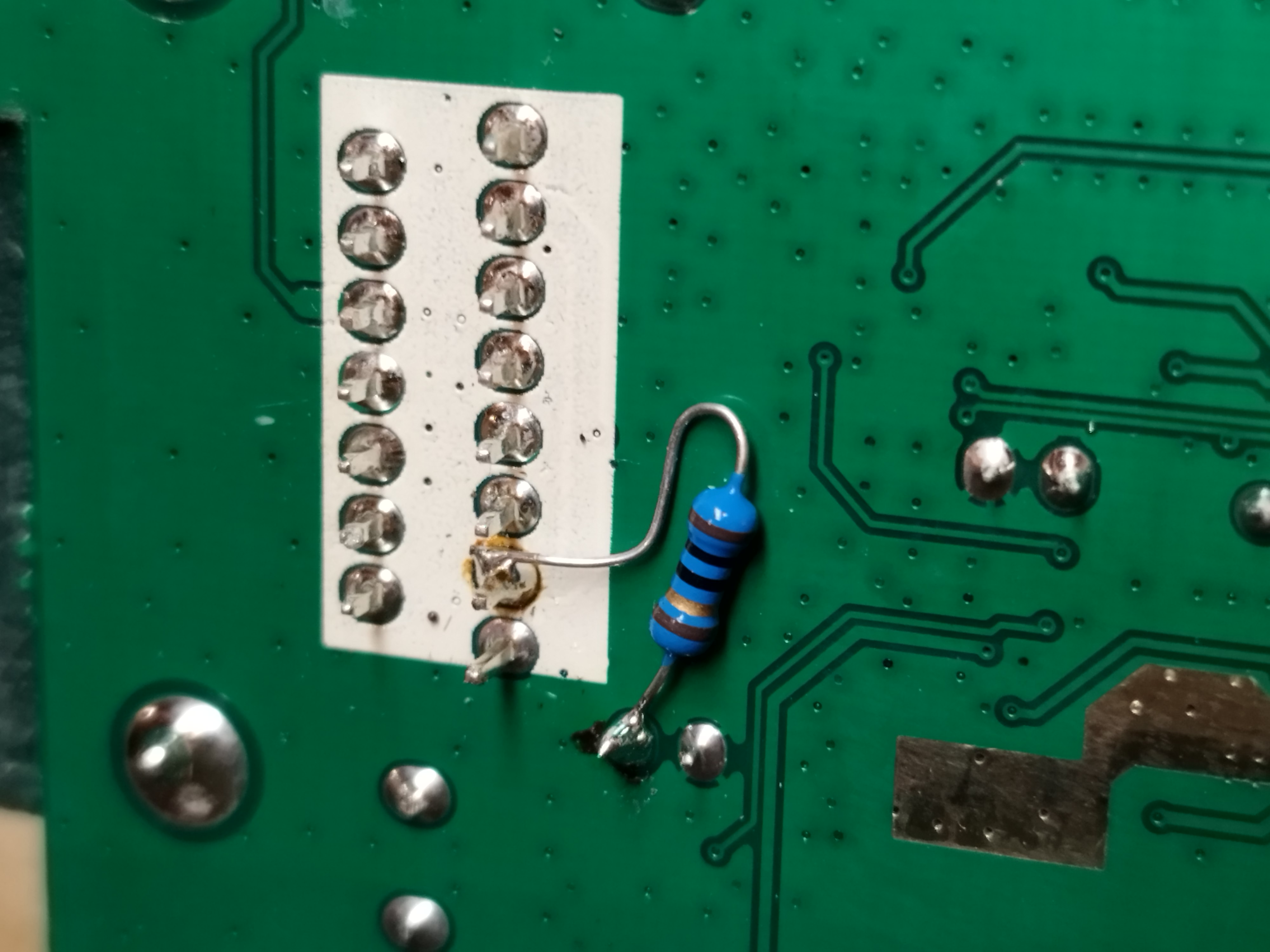

Nächste Schritte: R49 durch einen belastbaren Widerstand ersetzen.

Fortsetzung folgt.

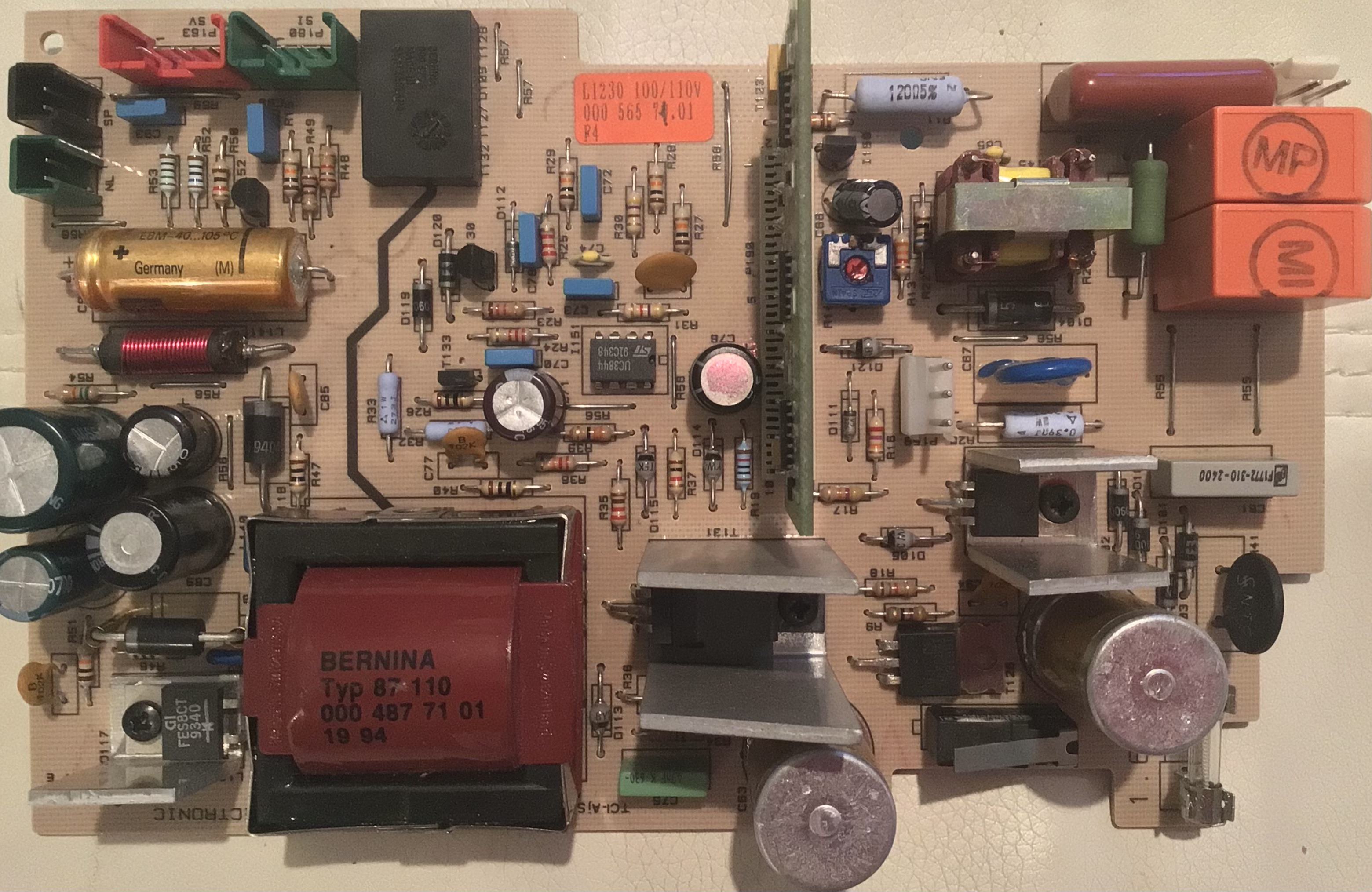

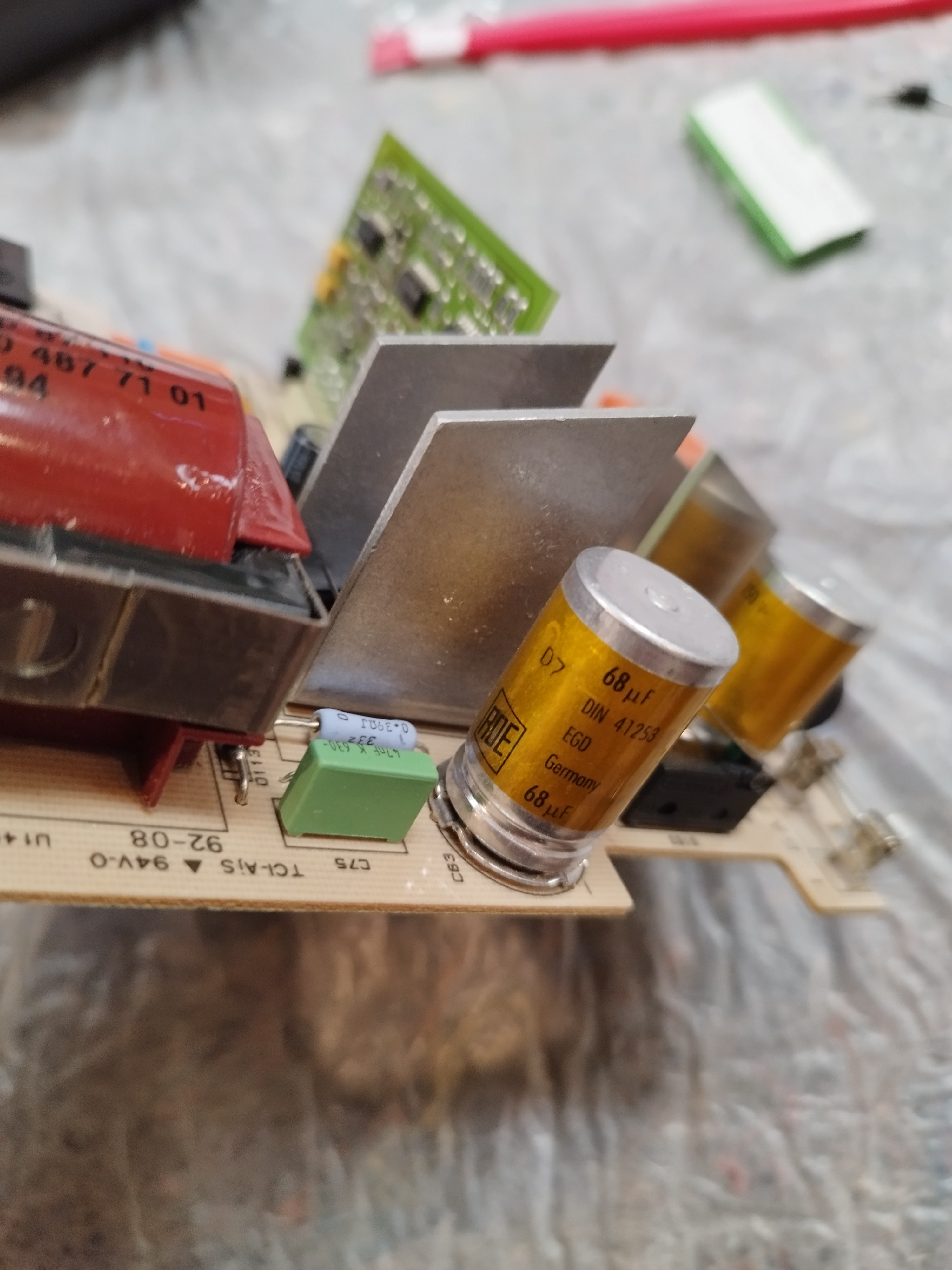

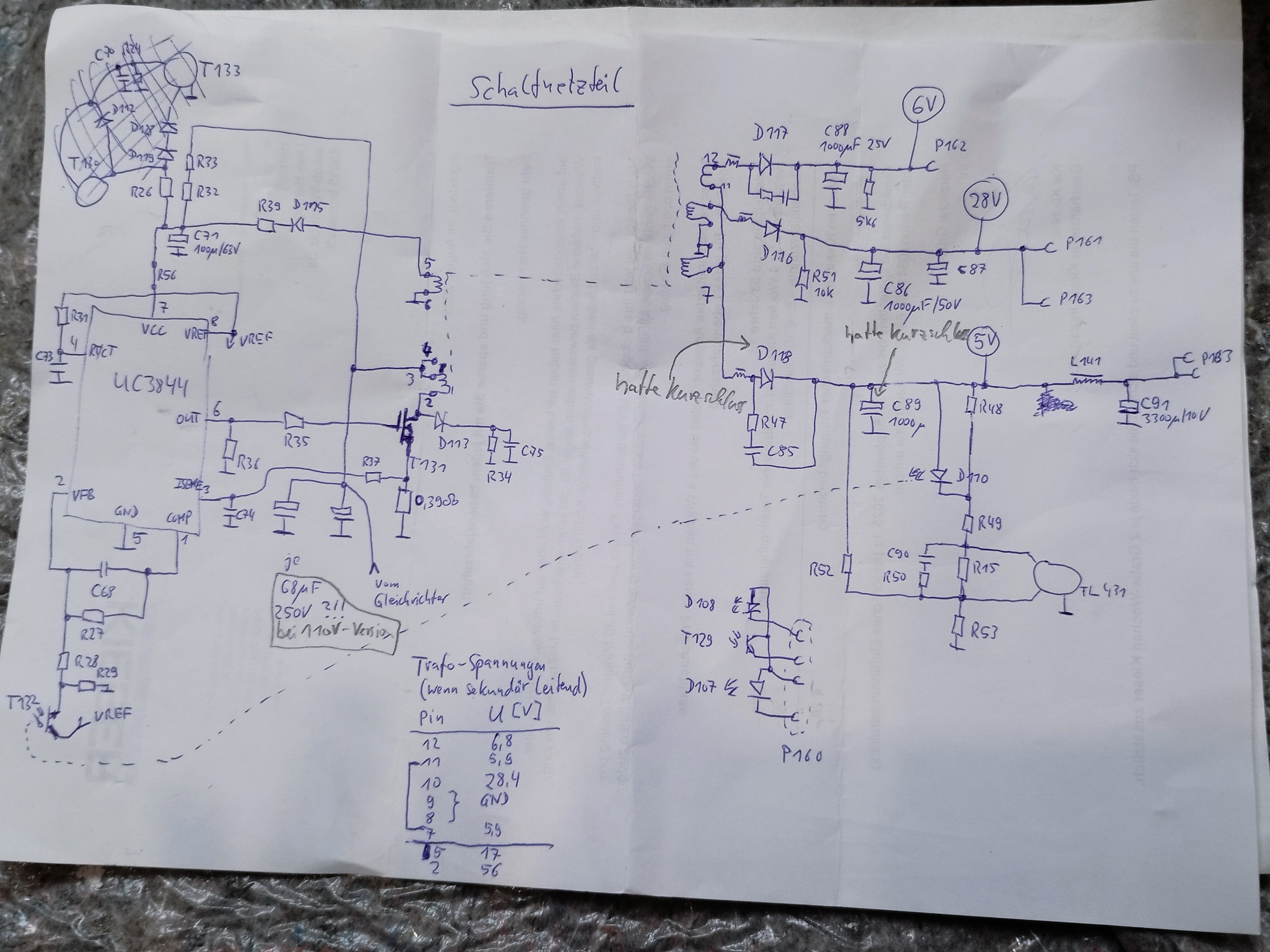

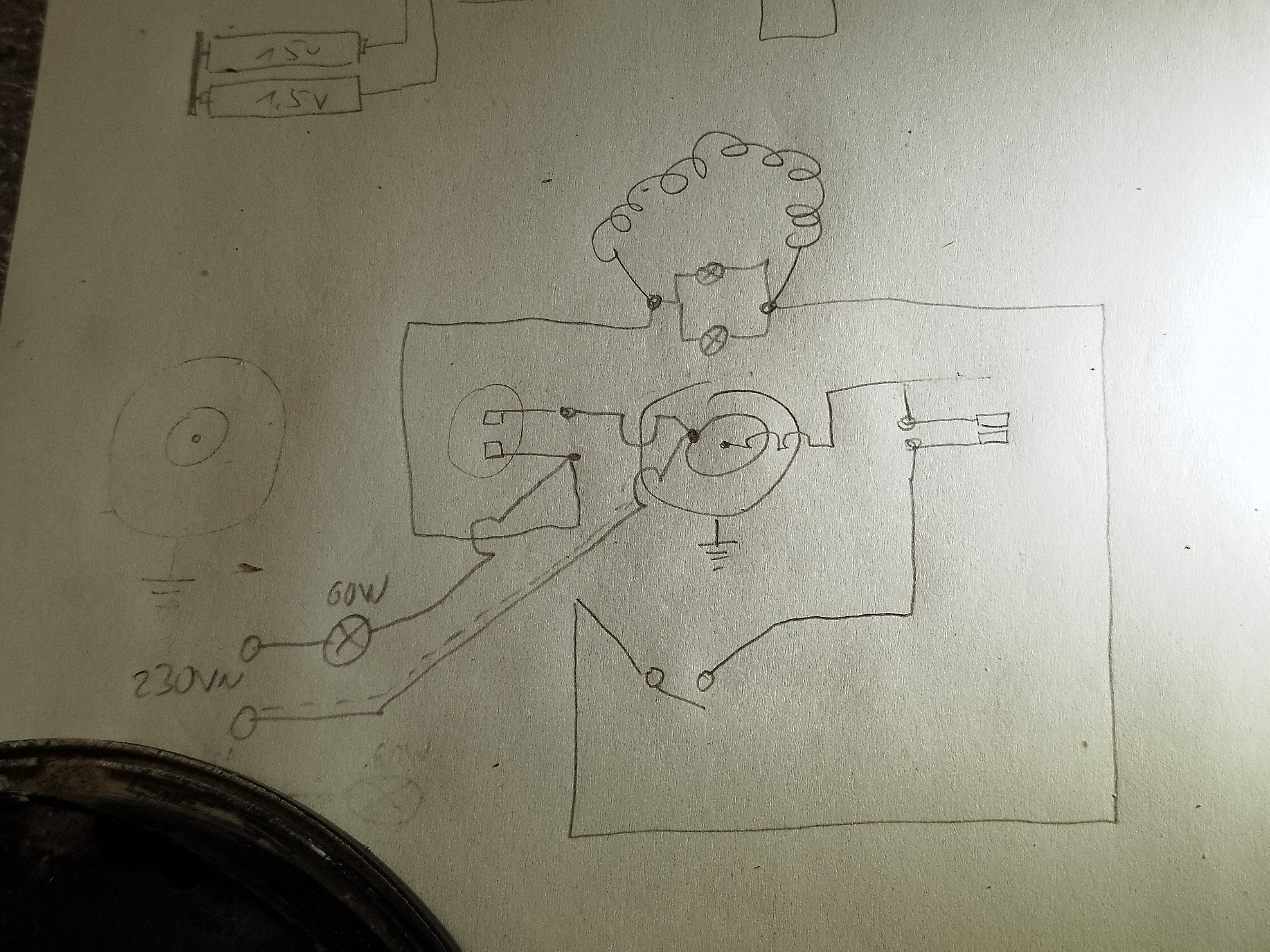

Symptom: Läuft nicht. Die Feinsicherung auf der Netzteilplatine löst aus. Ersatzplatine lässt zwar die Sicherung heil, aber schafft es nicht die 5V zu erzeugen.

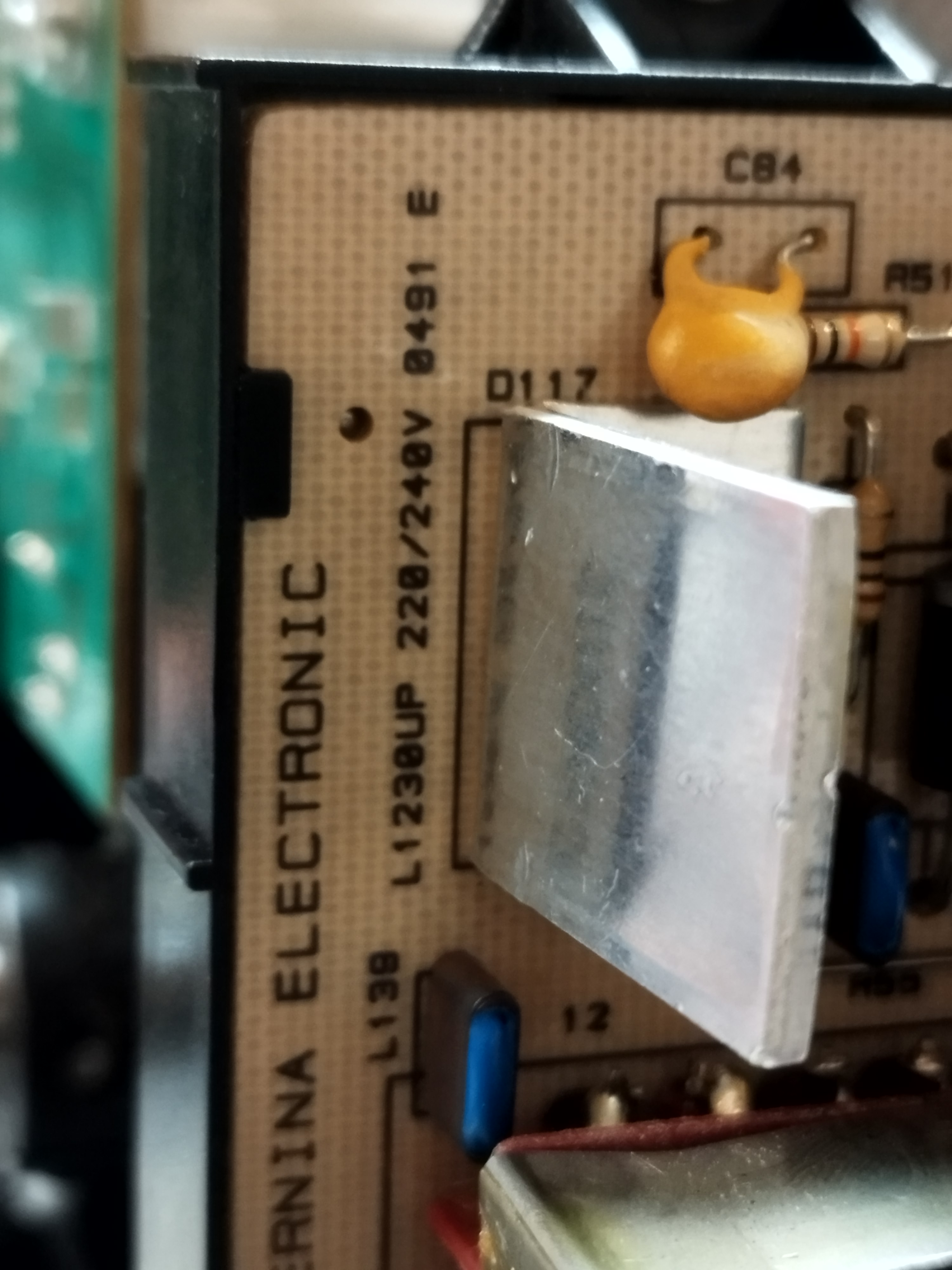

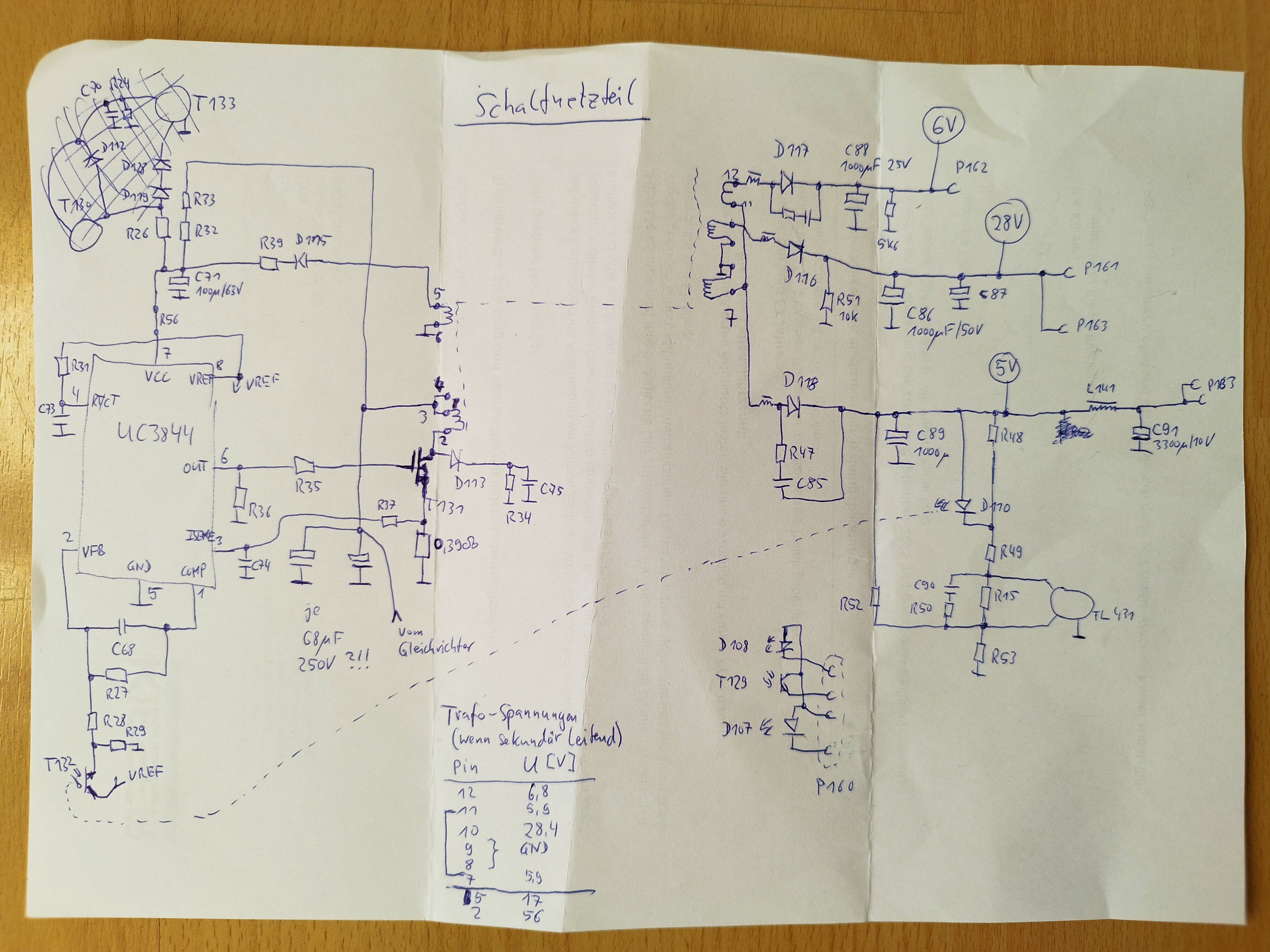

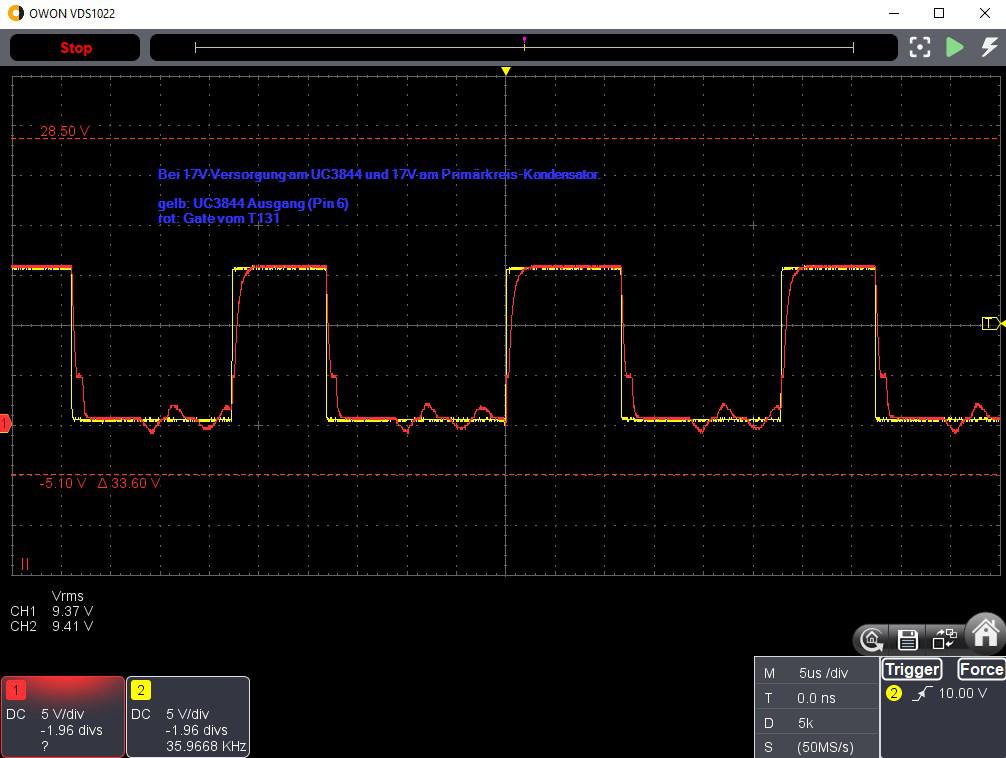

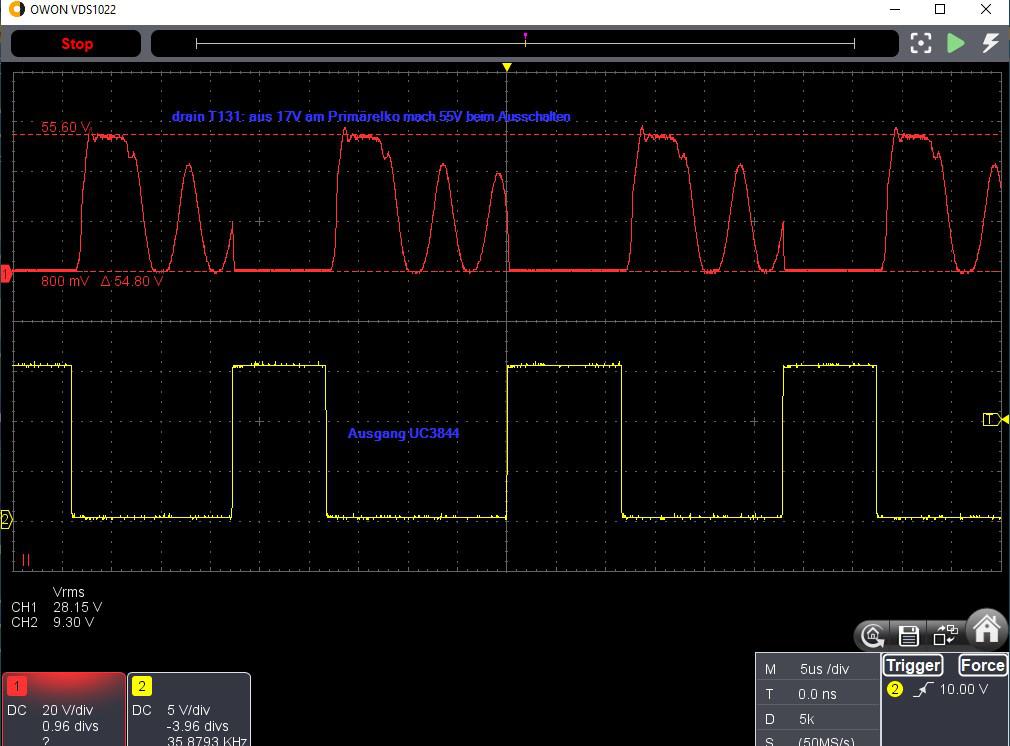

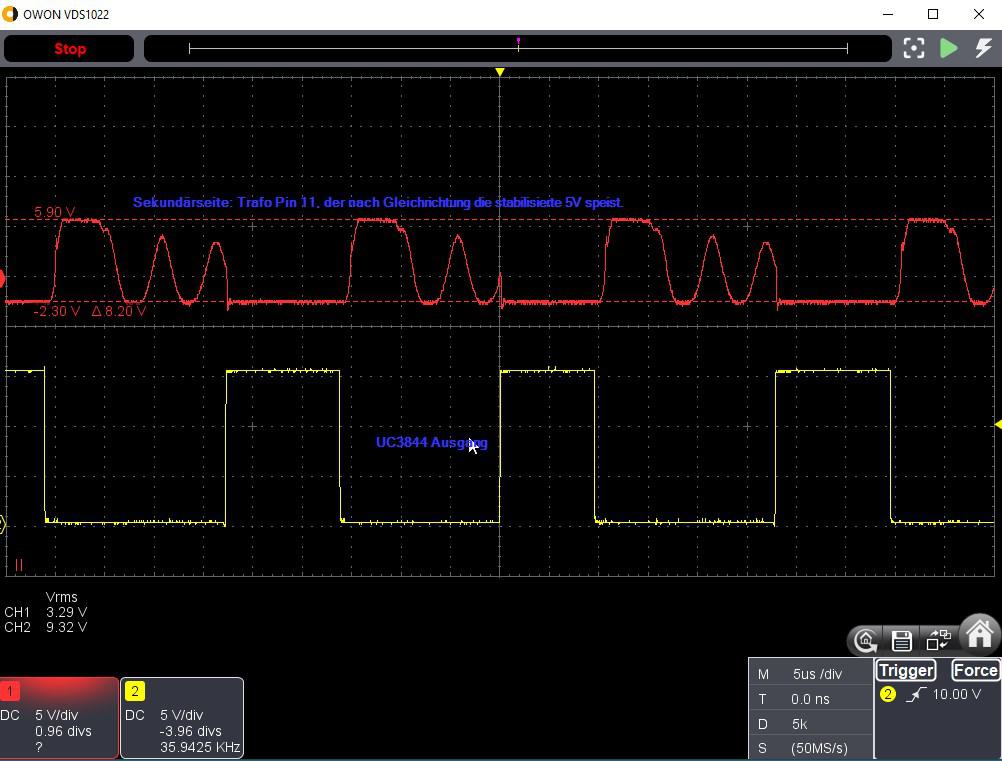

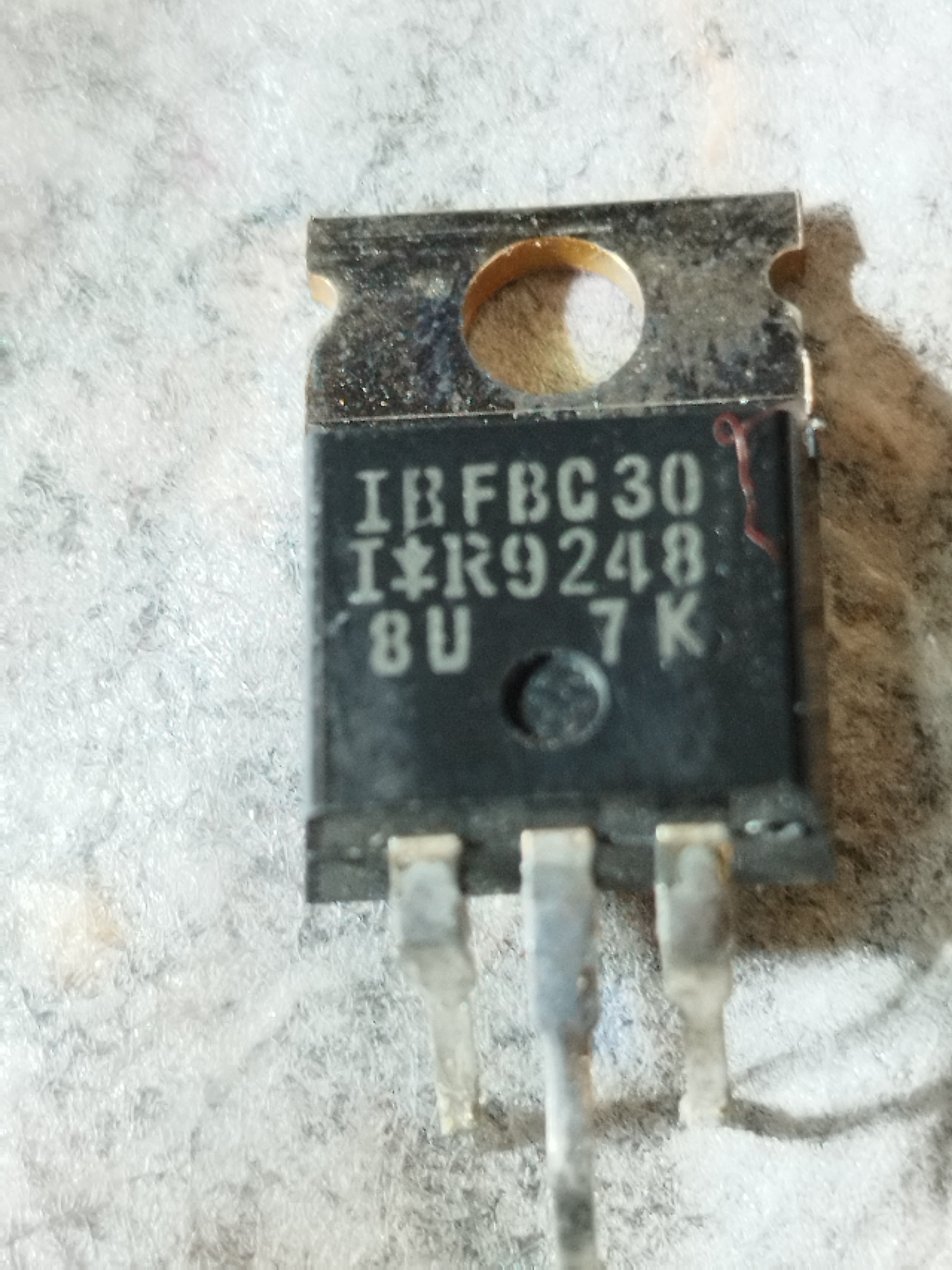

Der Schaltregler läuft perfekt ab ca 17V an, wenn man ihn direkt aus dem Labornetzteil versorgt. Bei 17V auch am Primärkondensator zieht das ganze aber schon ein halbes Ampere, das ist viel zu viel für Leerlauf. D117 wird trotz Kühlkörper heiß. C188 ist in Ordnung (hatte Kurzschluss und wurde schon getauscht), es kann also nur die Diode selbst defekt sein.

Ergebnis: D117 ist durchlegiert, durch thermische Überlastung wegen des Kurzschlusses von C188. Primäre Fehlerursache war Kurzschluss des Elektrolytkondensators C188, was nach ca. 32 Jahren ein typisches Fehlerbild ist.

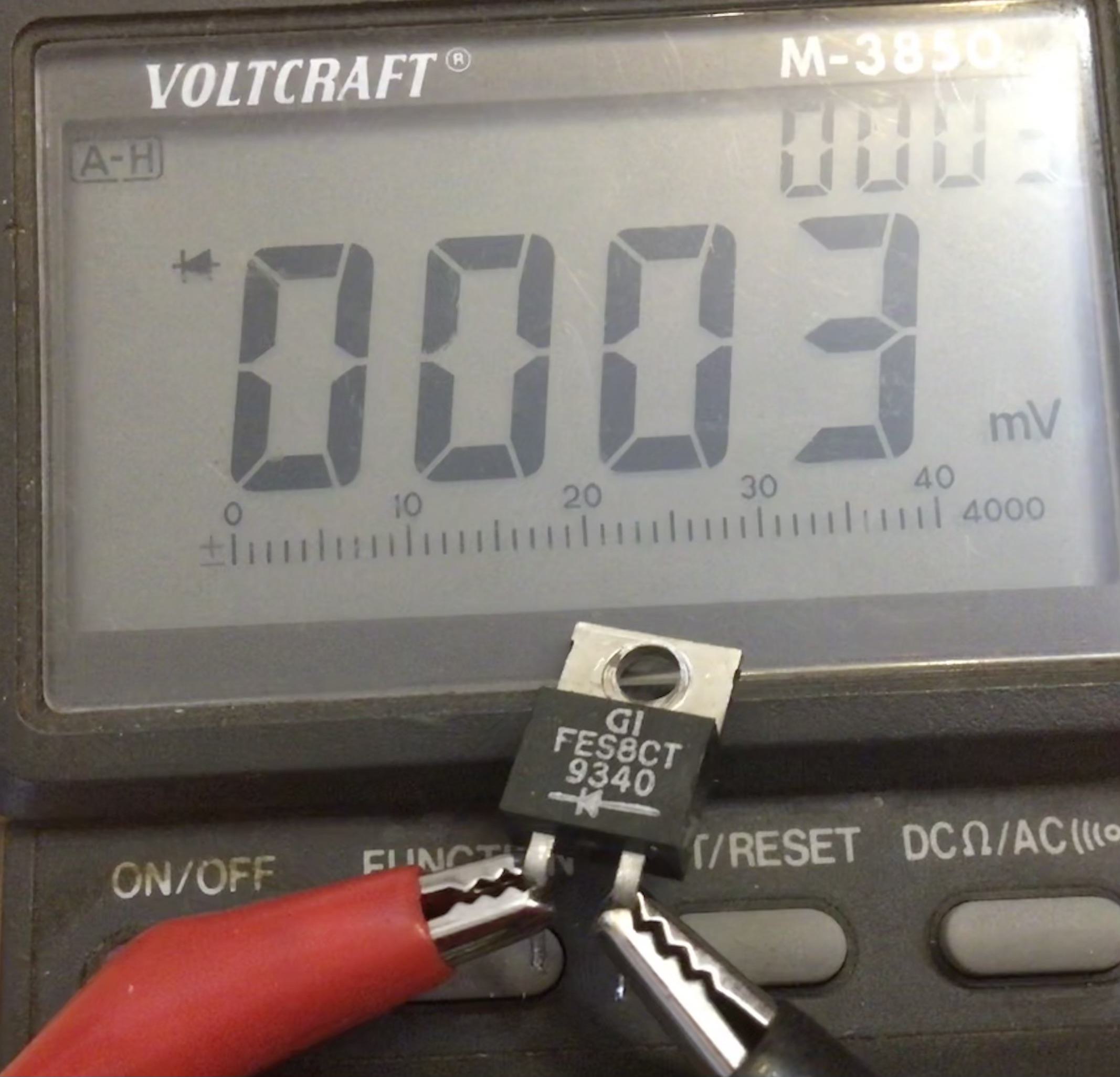

Die Diode ist eine FES8CT mit Herstellungsdatum 1993 Woche 40. Hersteller GI - General Semiconductor.
Datenblatt von Vishay: https://docs.rs-online.com/3640/0900766b8130087a.pdf
150V peak
8A average forward current
125A peak current
35ns reverse recovery time
85pF

Ersatztyp (mit anderem Pinning) MBR 20200CT hat 20A 200V and 250pF@4V kostet ca. 59 Cent (Reichelt) bis 1 Euro (ebay 5er Pack plus 2,20 Euro Versand).

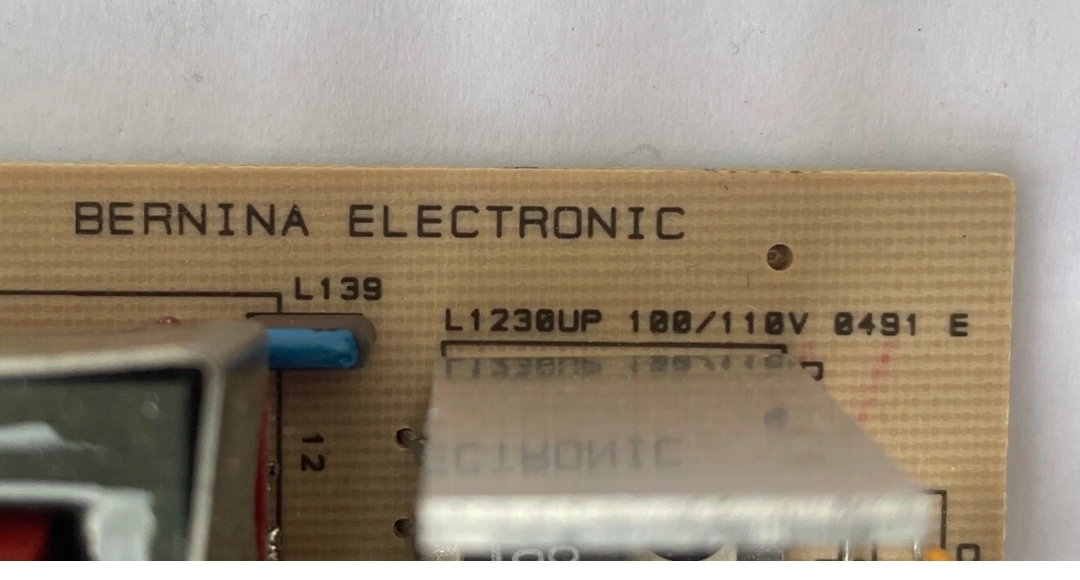

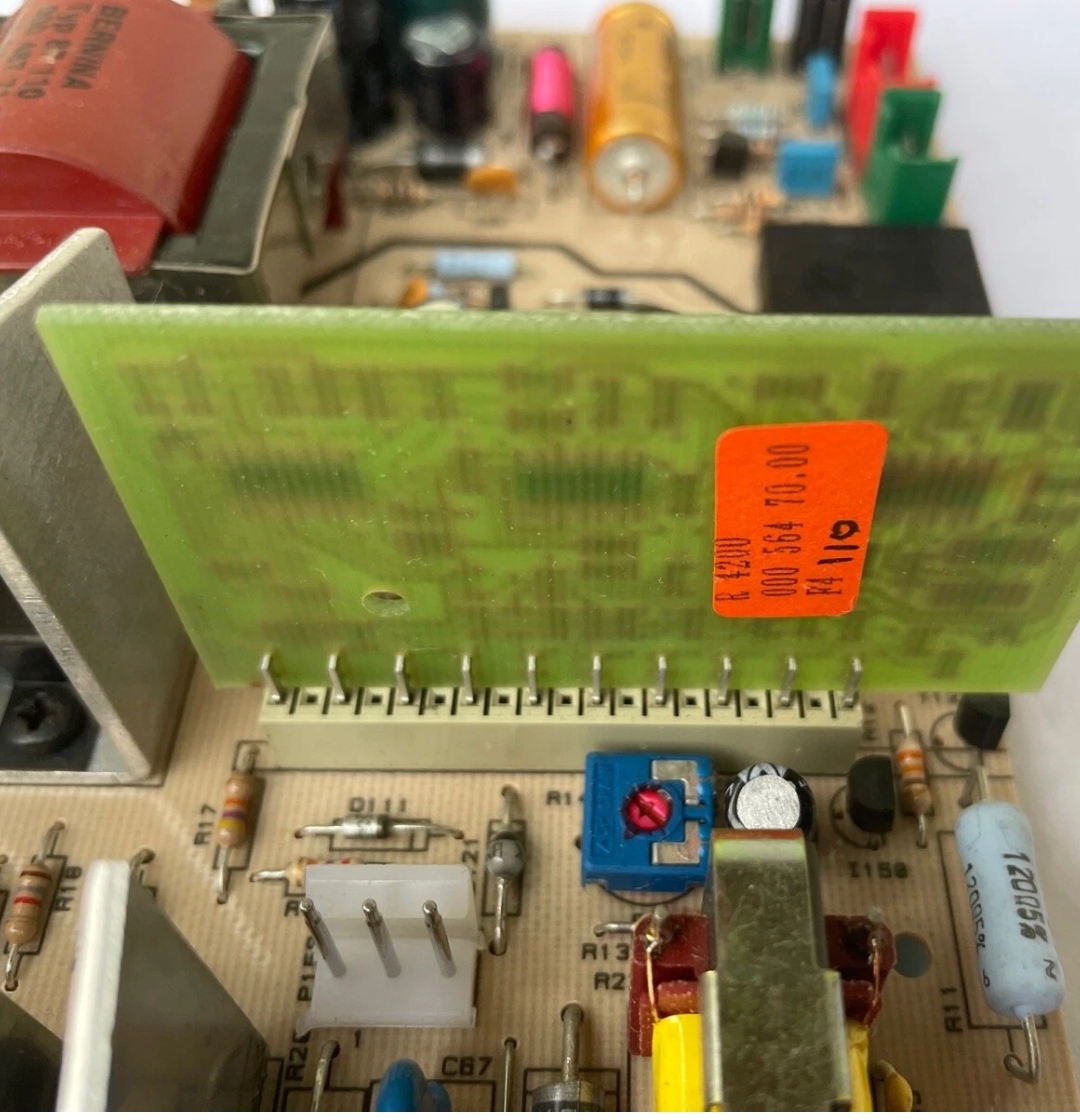

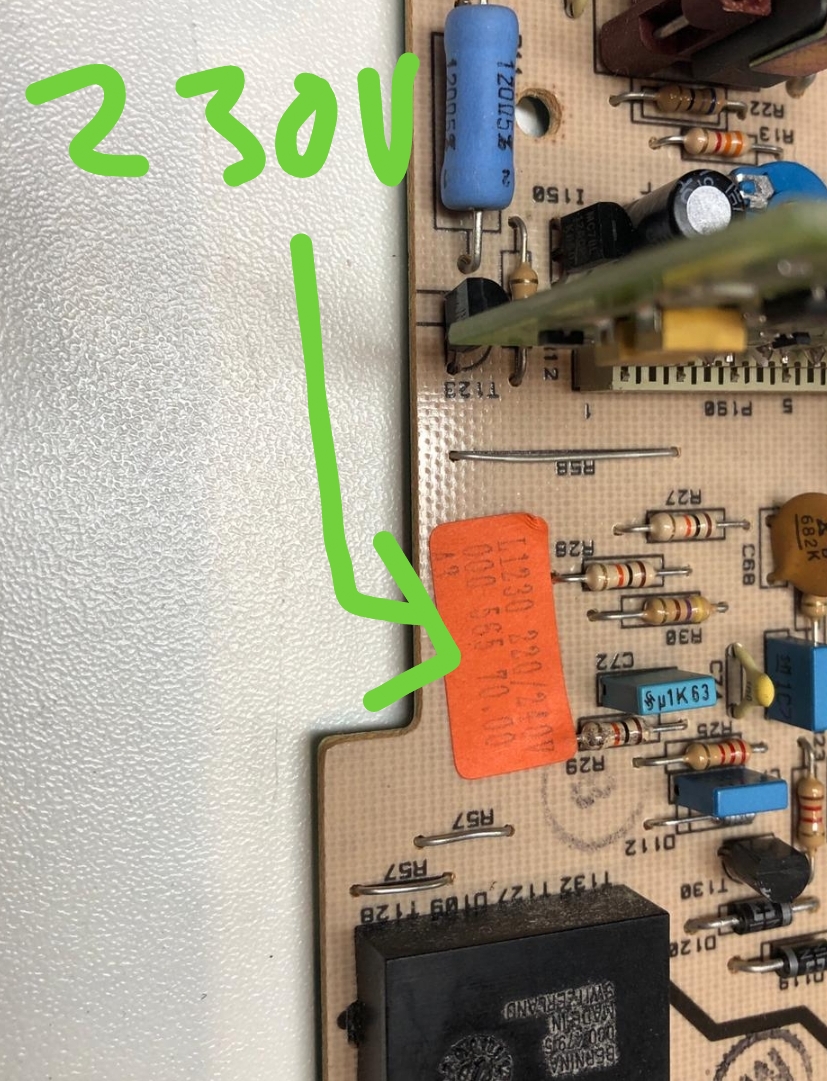

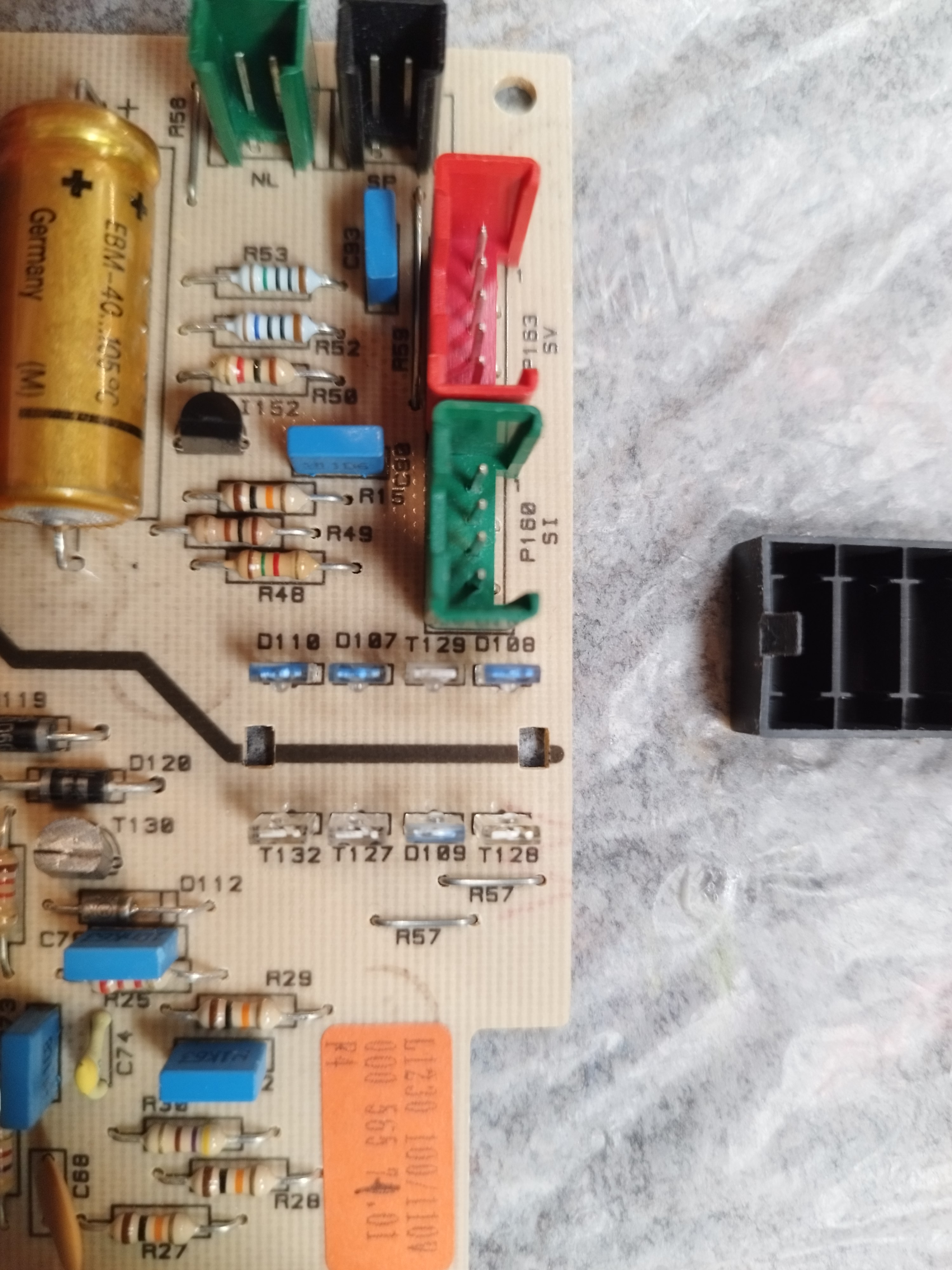

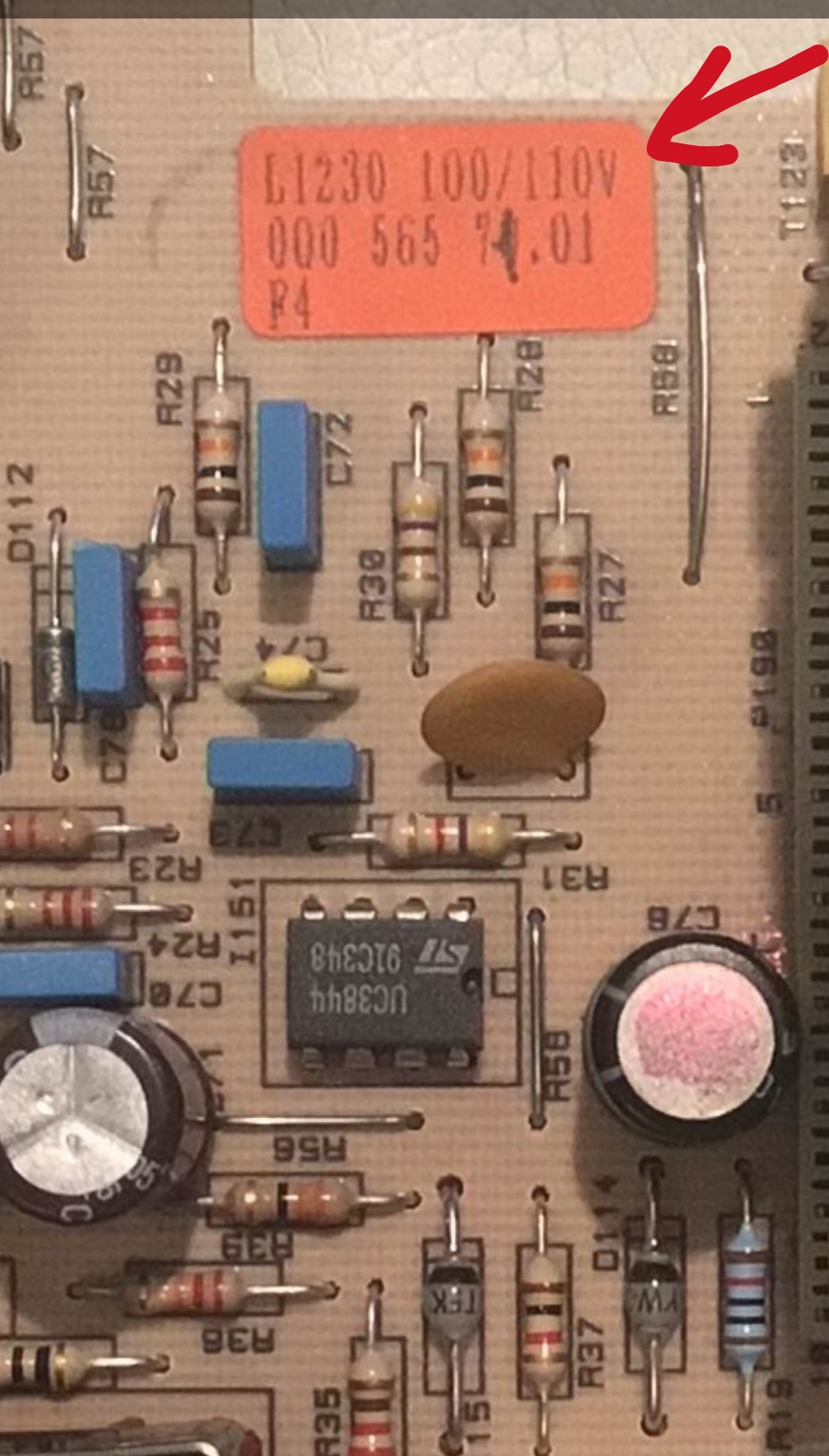

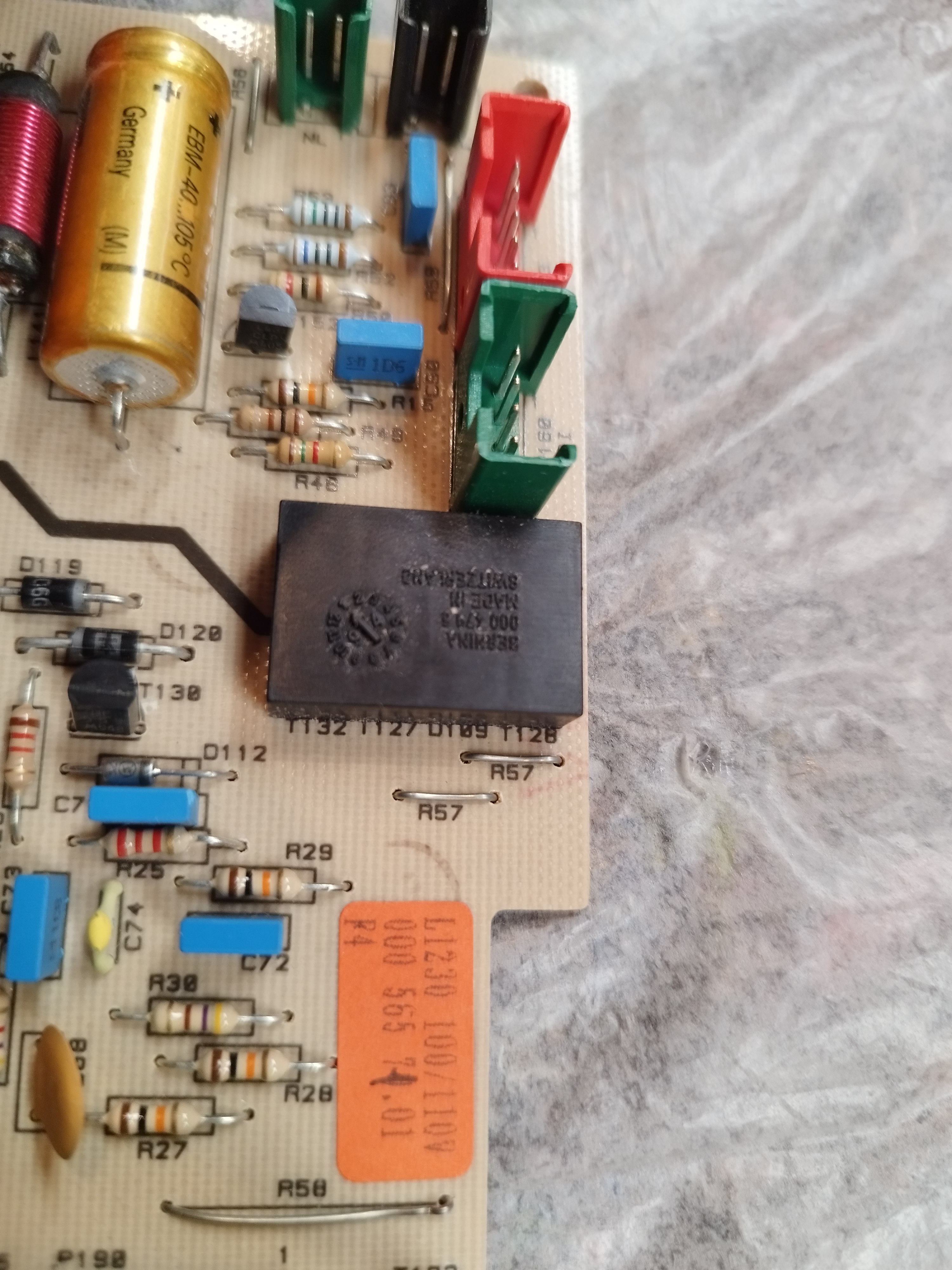

Vorsicht mit Ersatzplatinen: Bei eBay werden Netzteilplatinen angeboten, die für 110V ausgelegt sind, zB
https://ebay.us/m/4ON72A

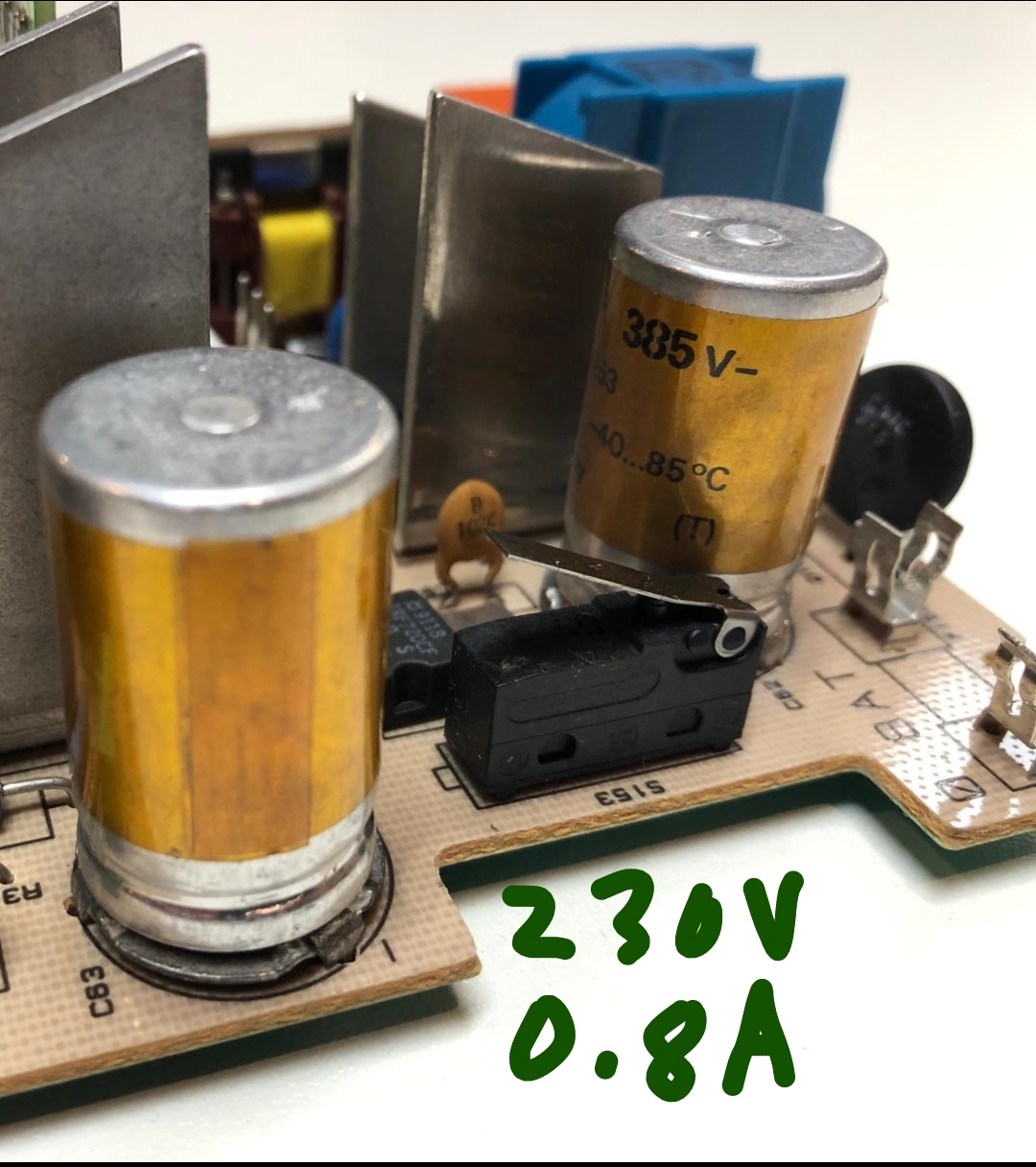

Diese sind nicht für unser 230V-Netz geeignet, zB haben die Elkos eine niedrigere Spannungsfestigkeit

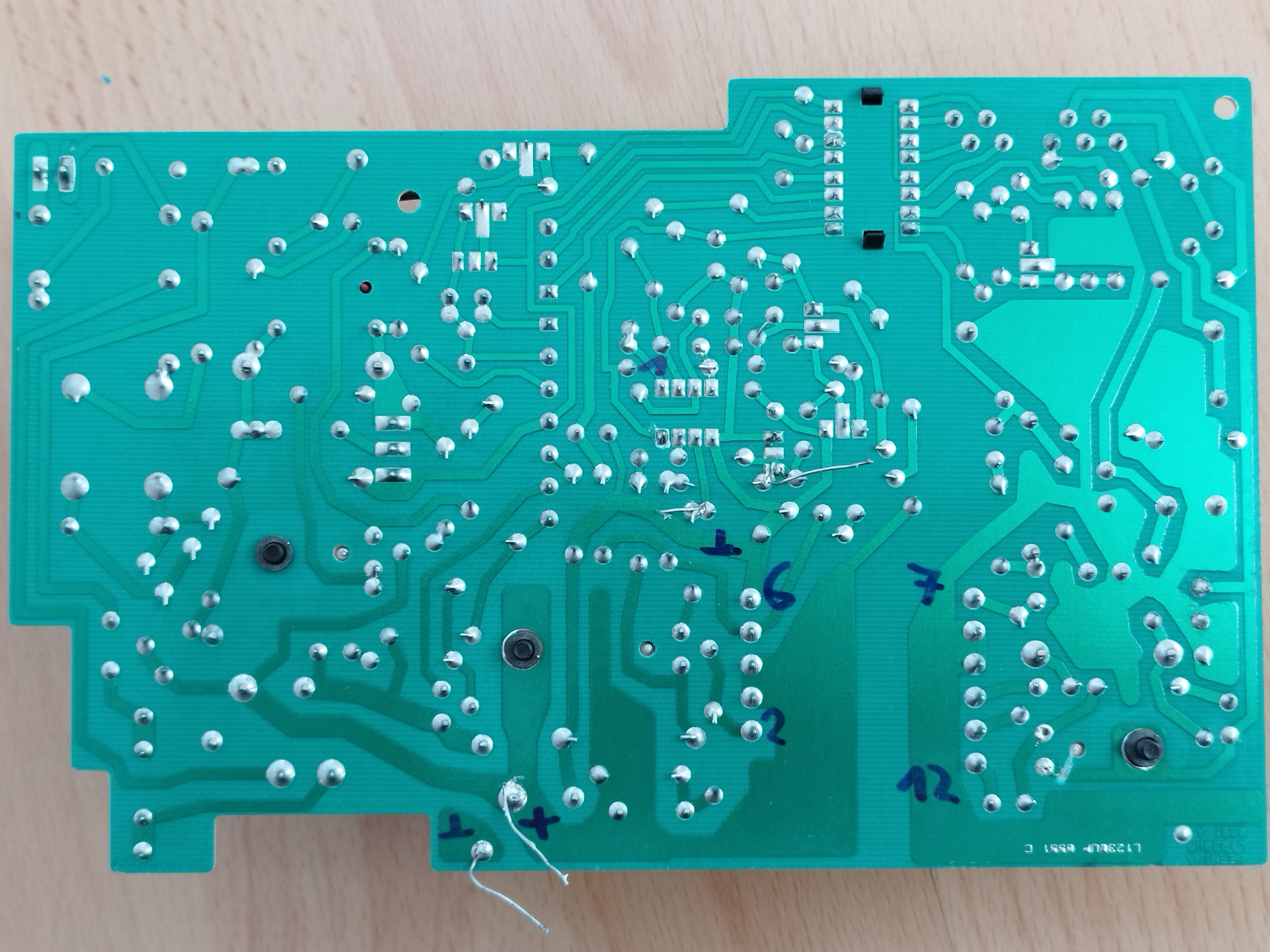

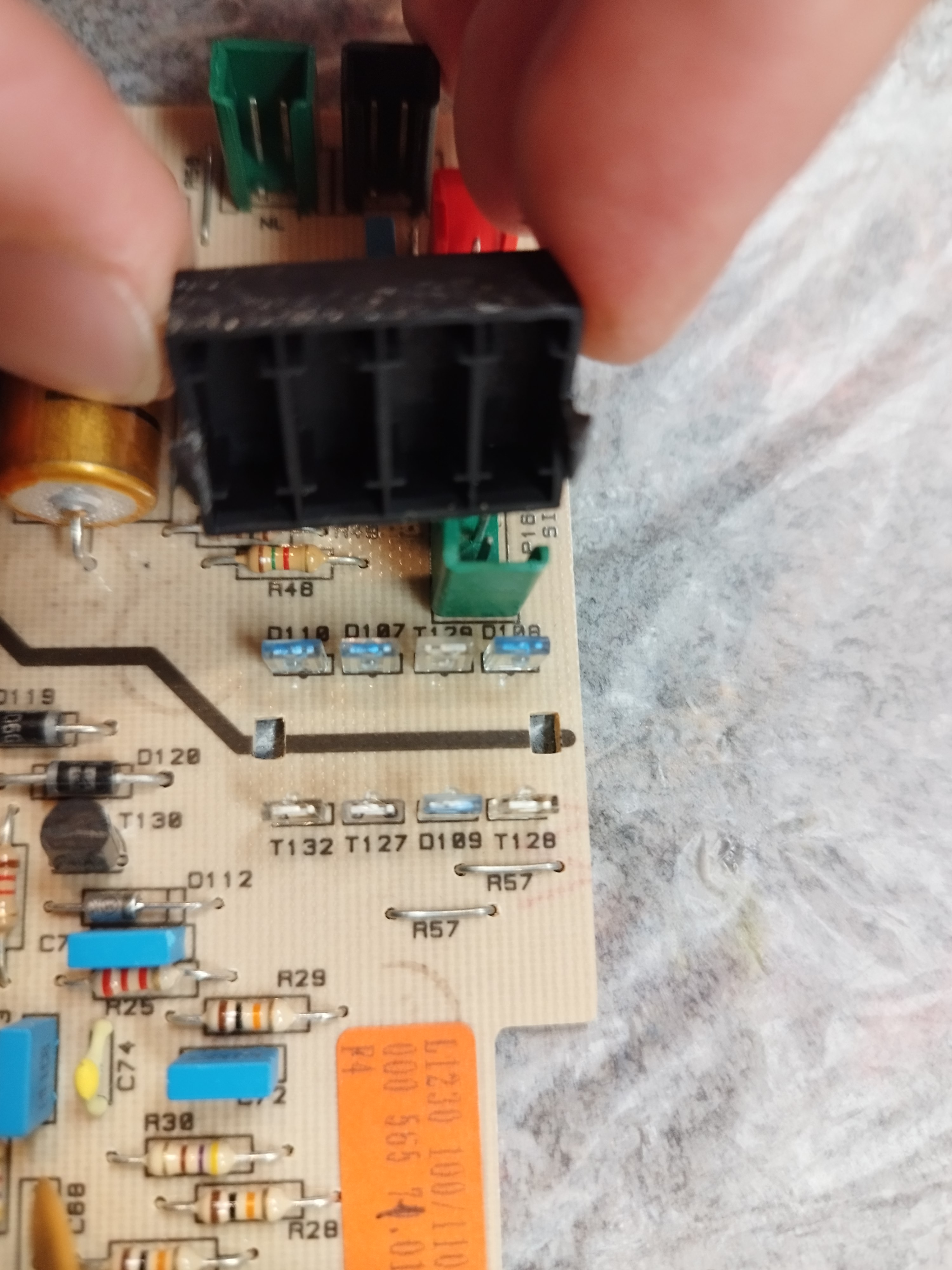

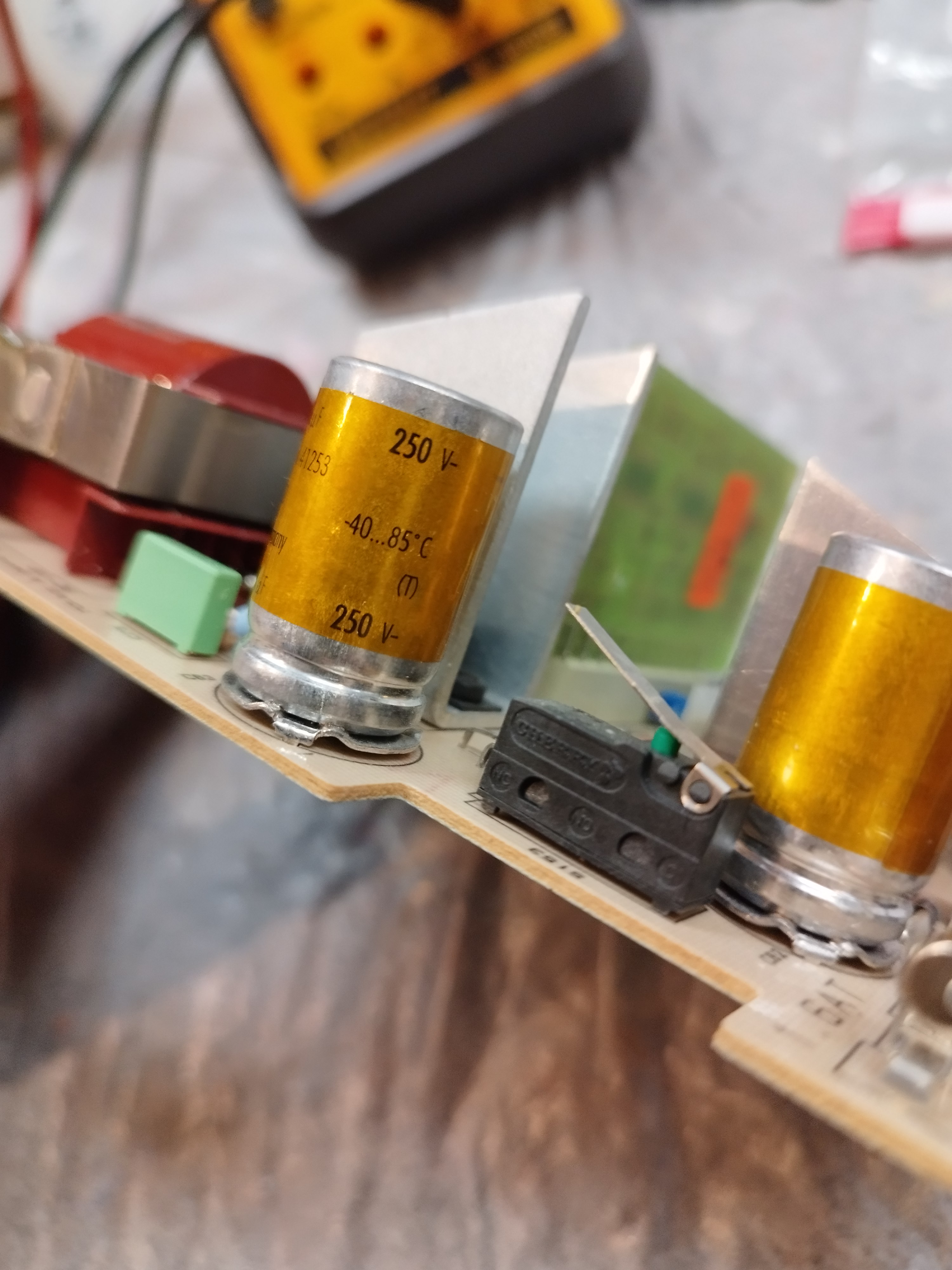

Zusammenfassung der Defekte: Auf der Netzteil-Platine waren drei Bauteile defekt:
1. Elko auf der Niederspannungsseite hatte Kurzschluss.
2. Gleichrichterdiode auf der Niederspannungsseite hatte ebenfalls Kurzschluss. Vermutlich gestorben durch hohen Strom wegen Fehler 1.

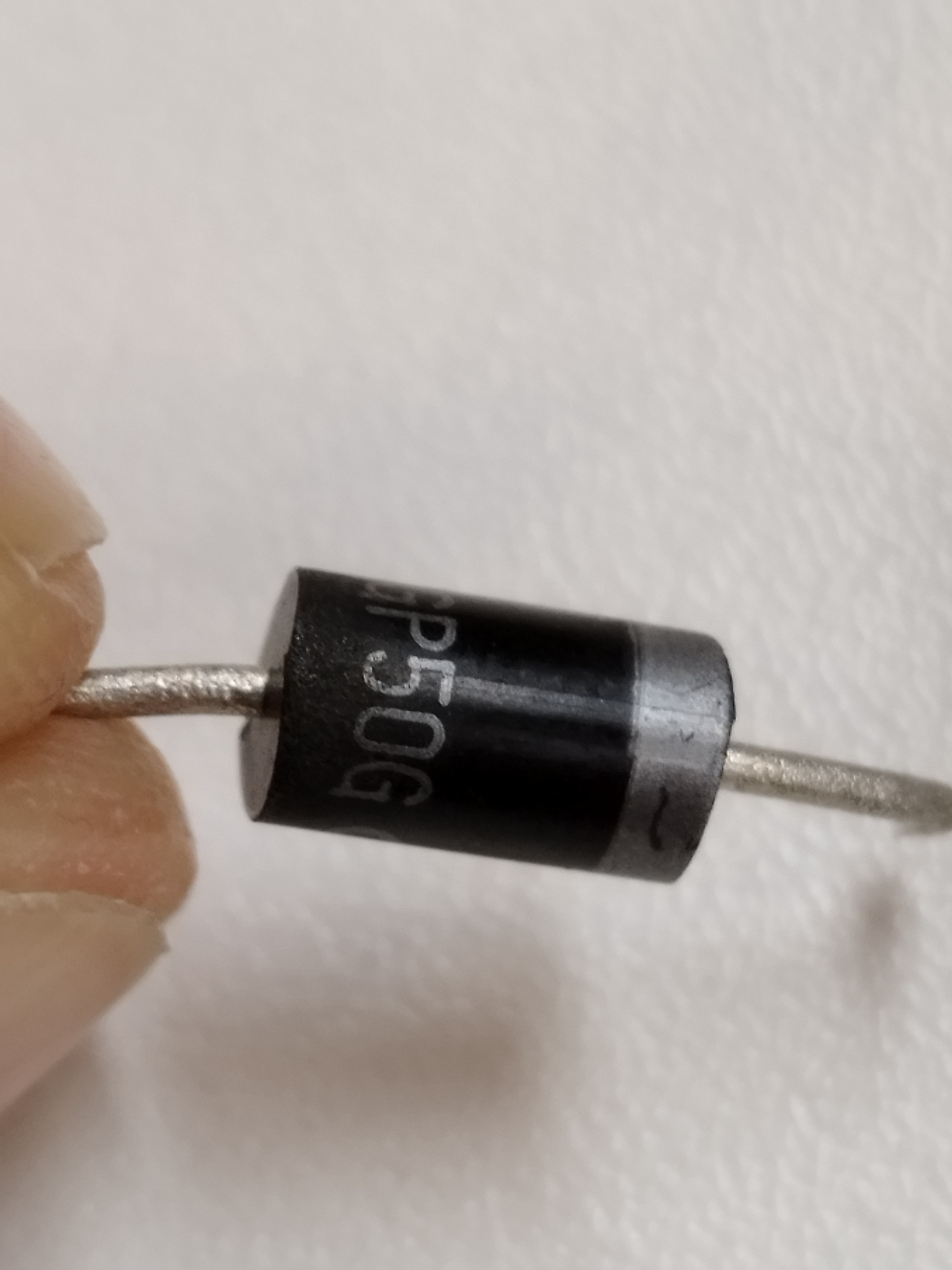

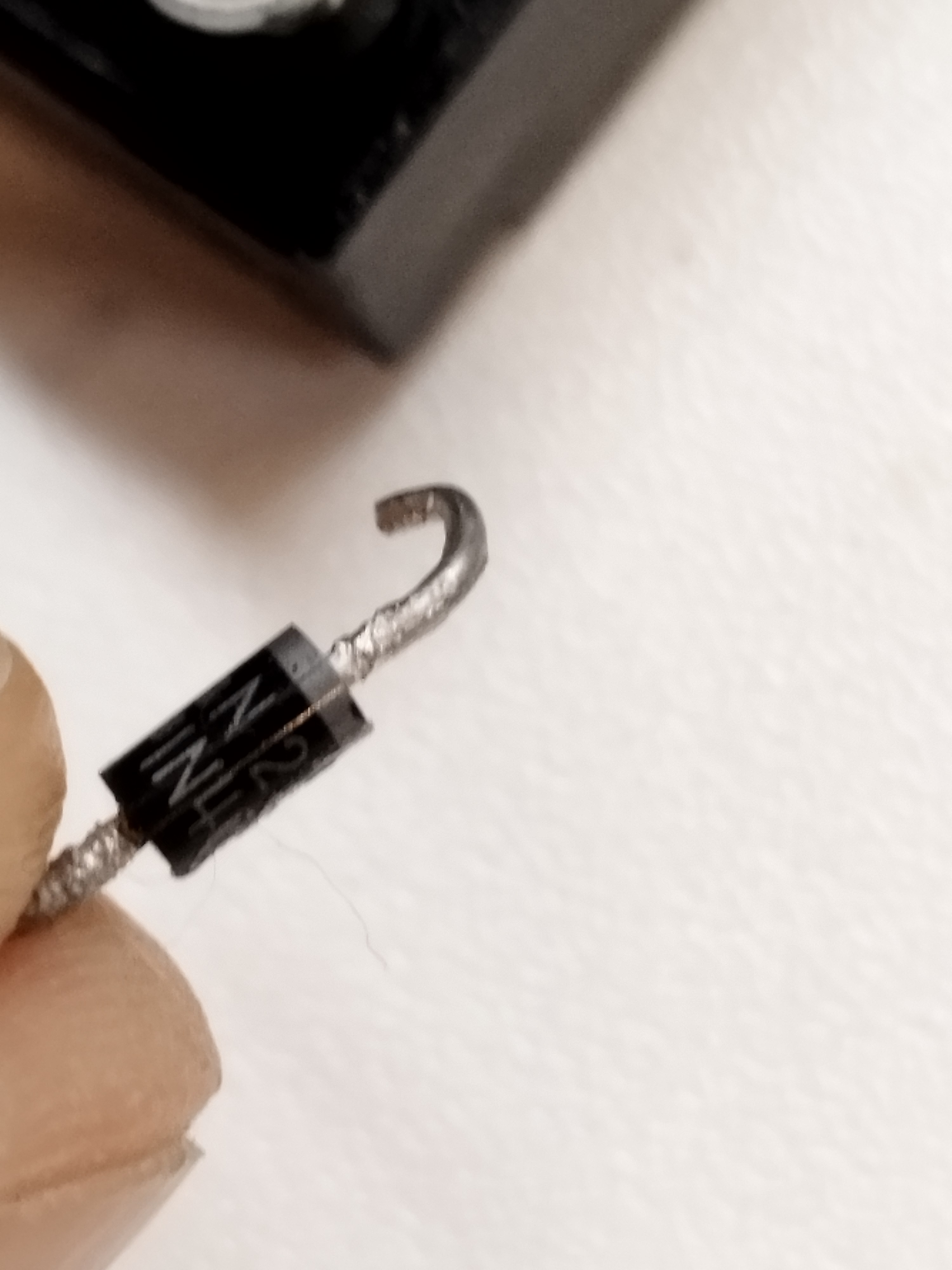

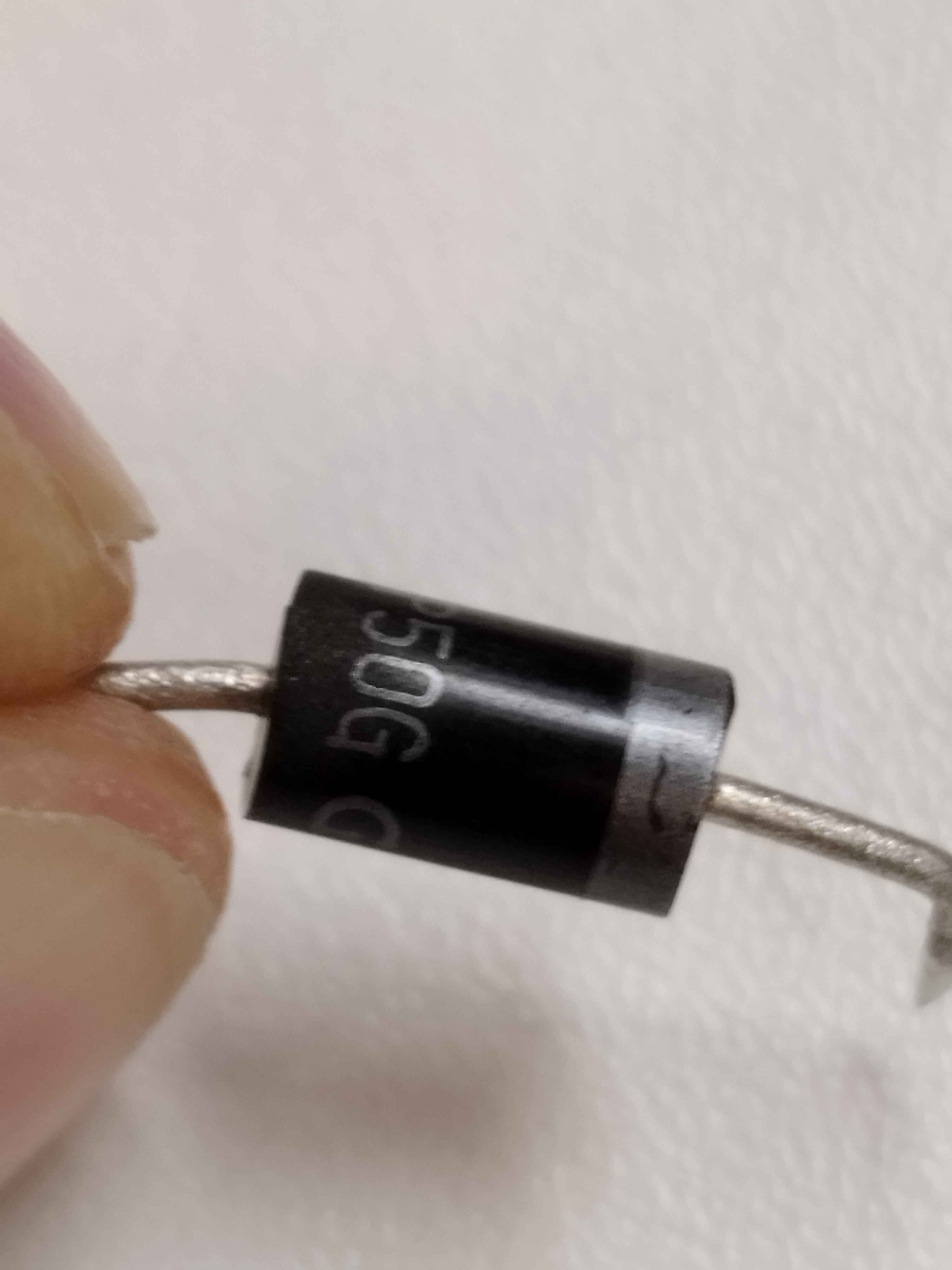

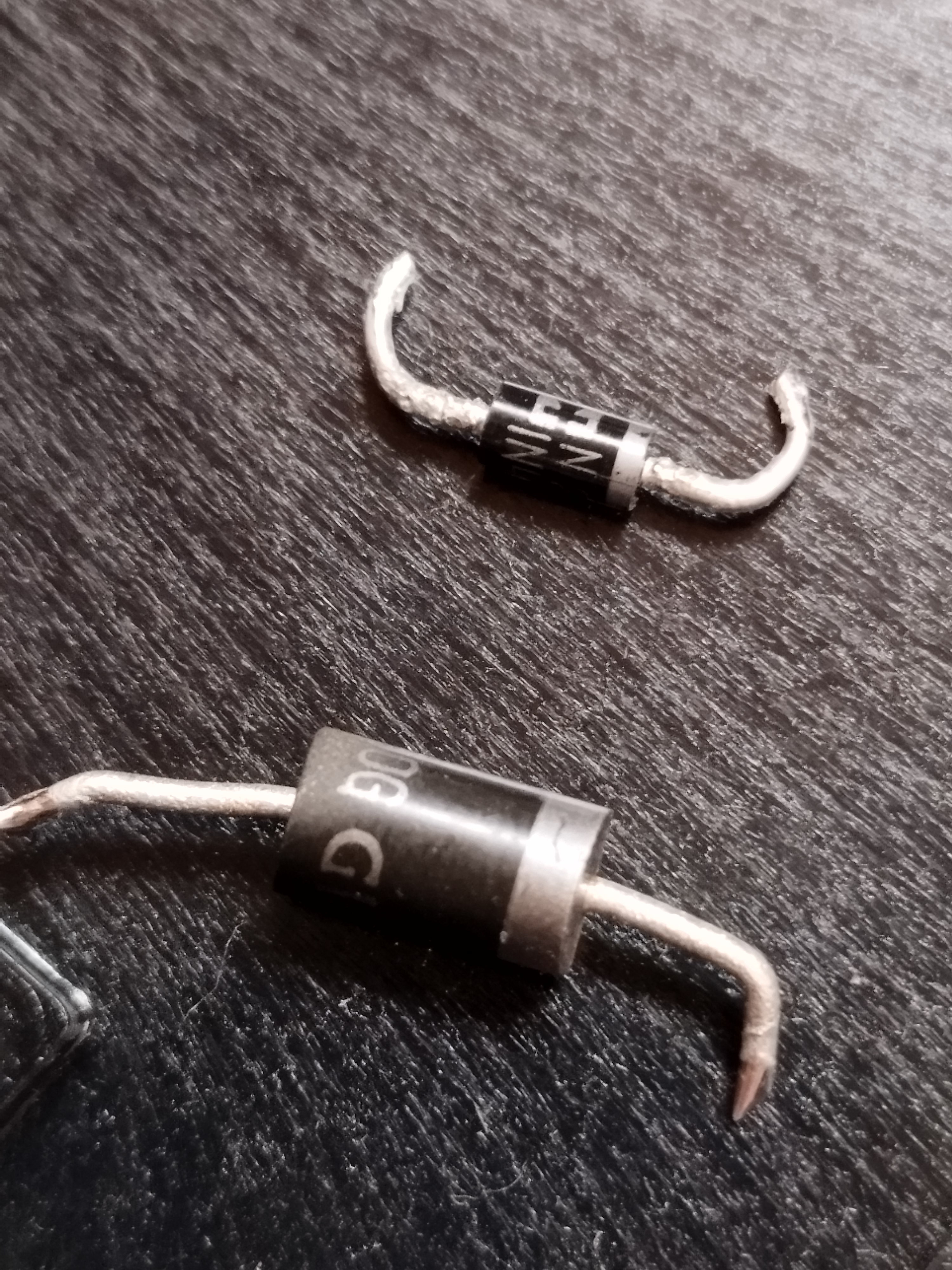

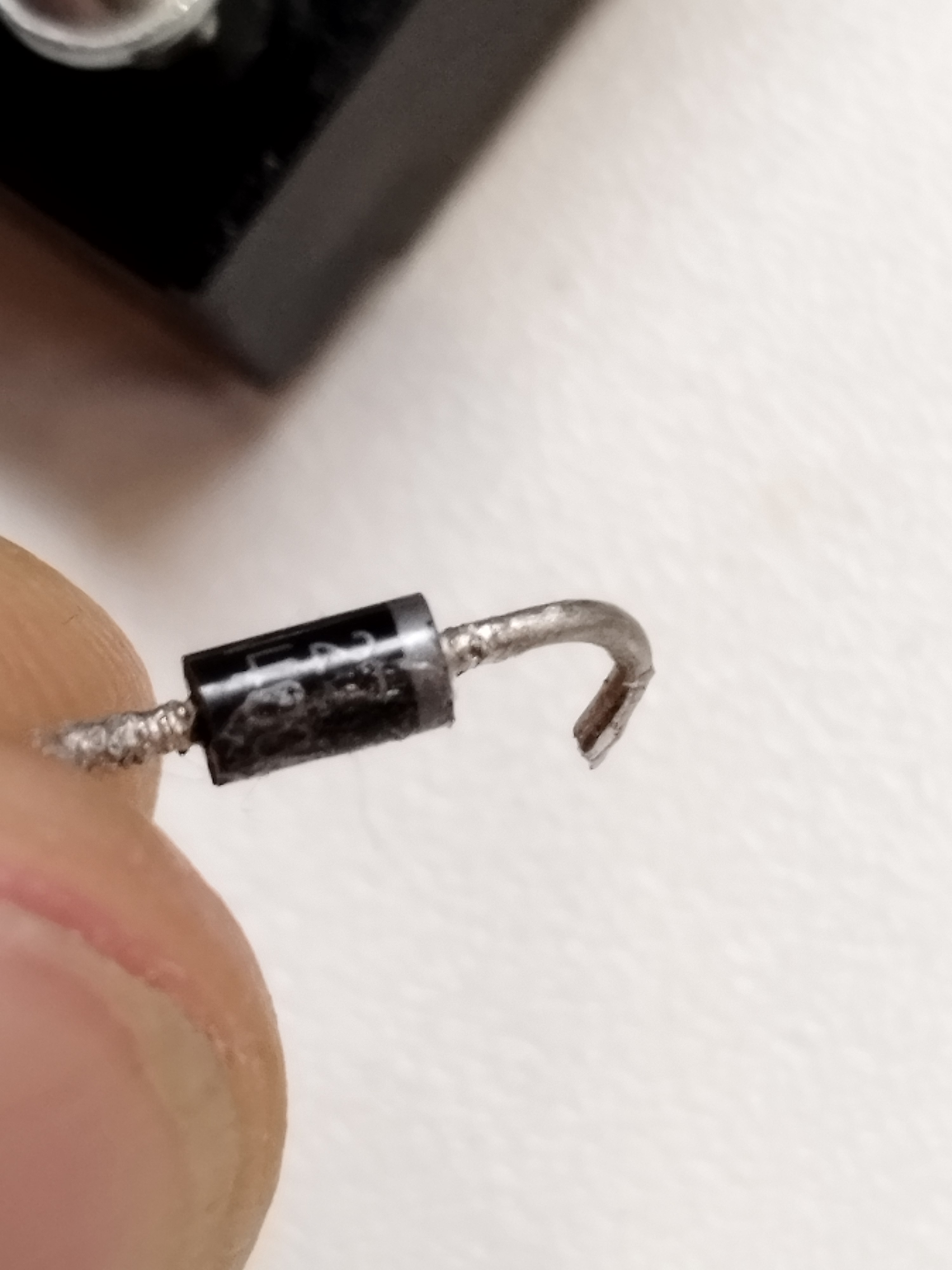

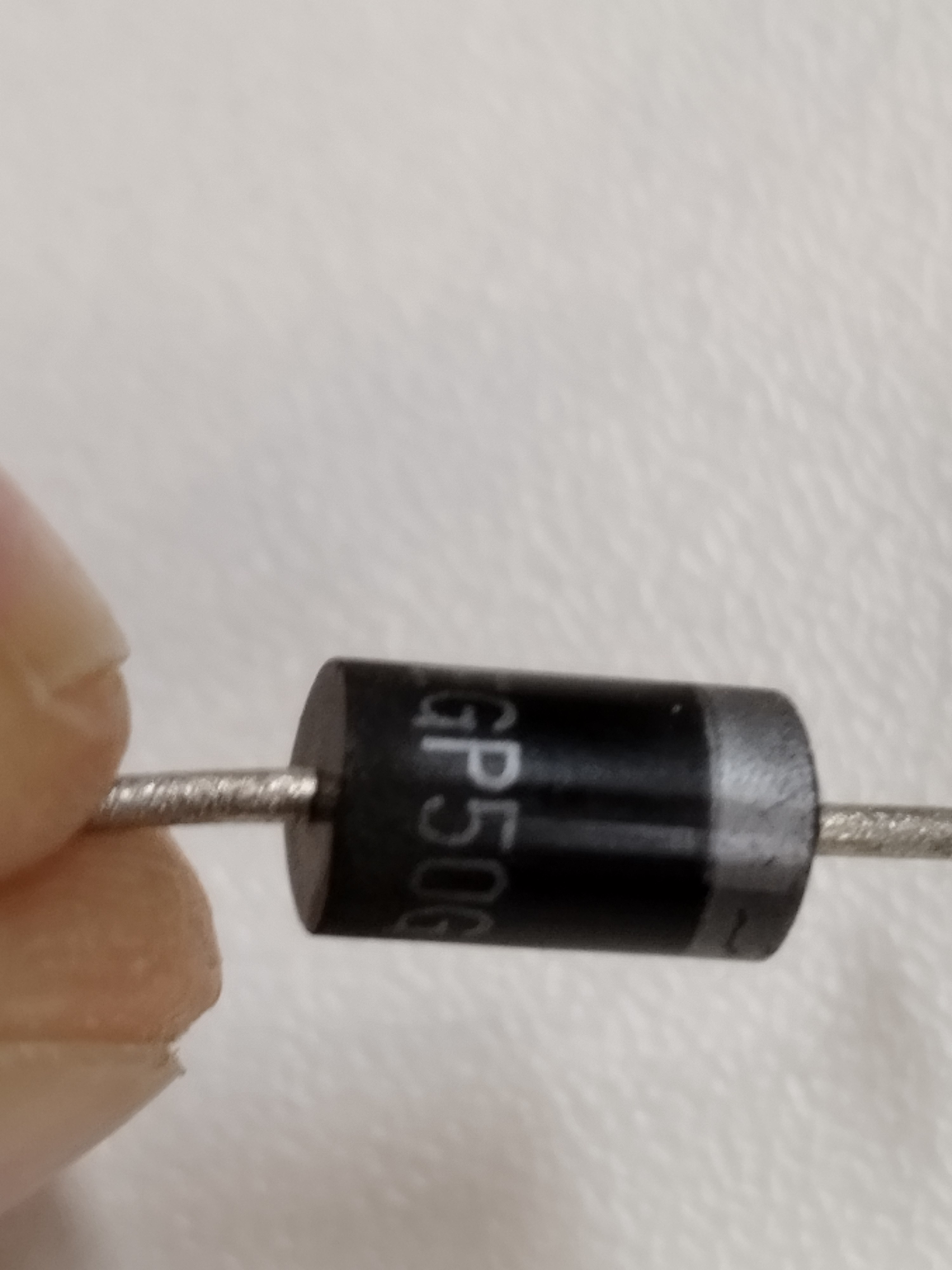

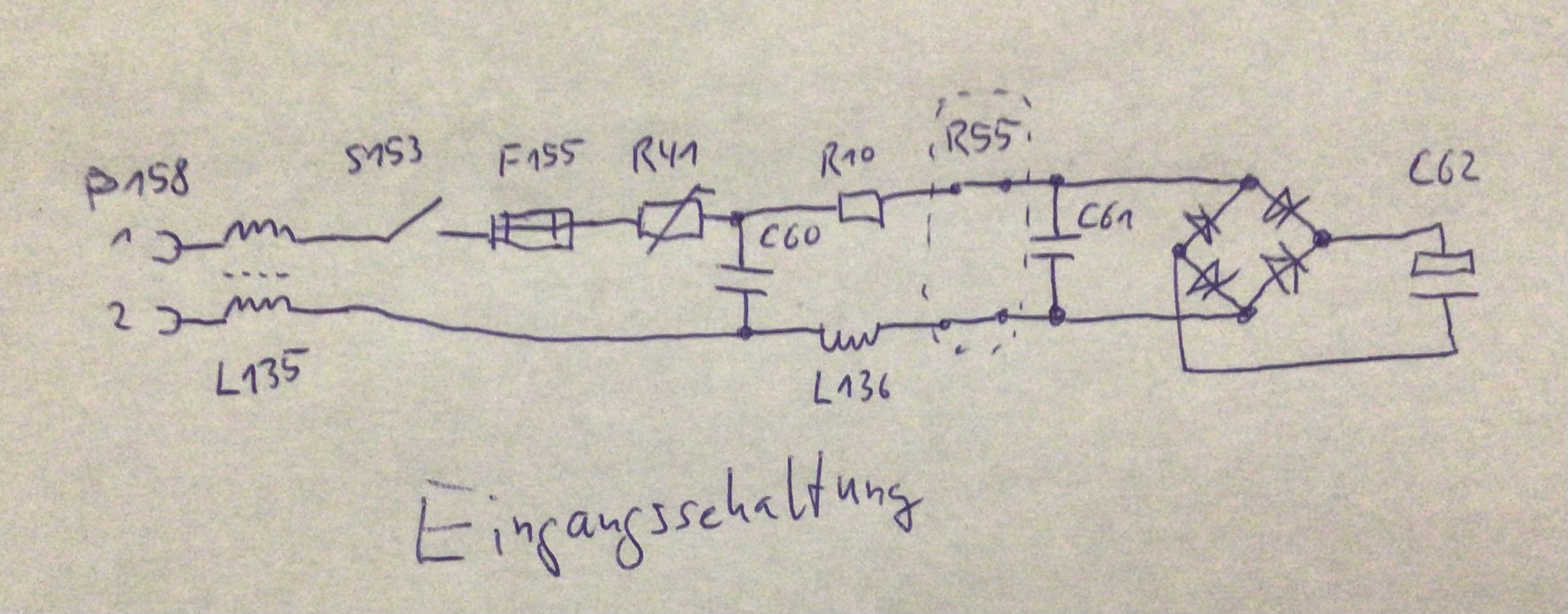

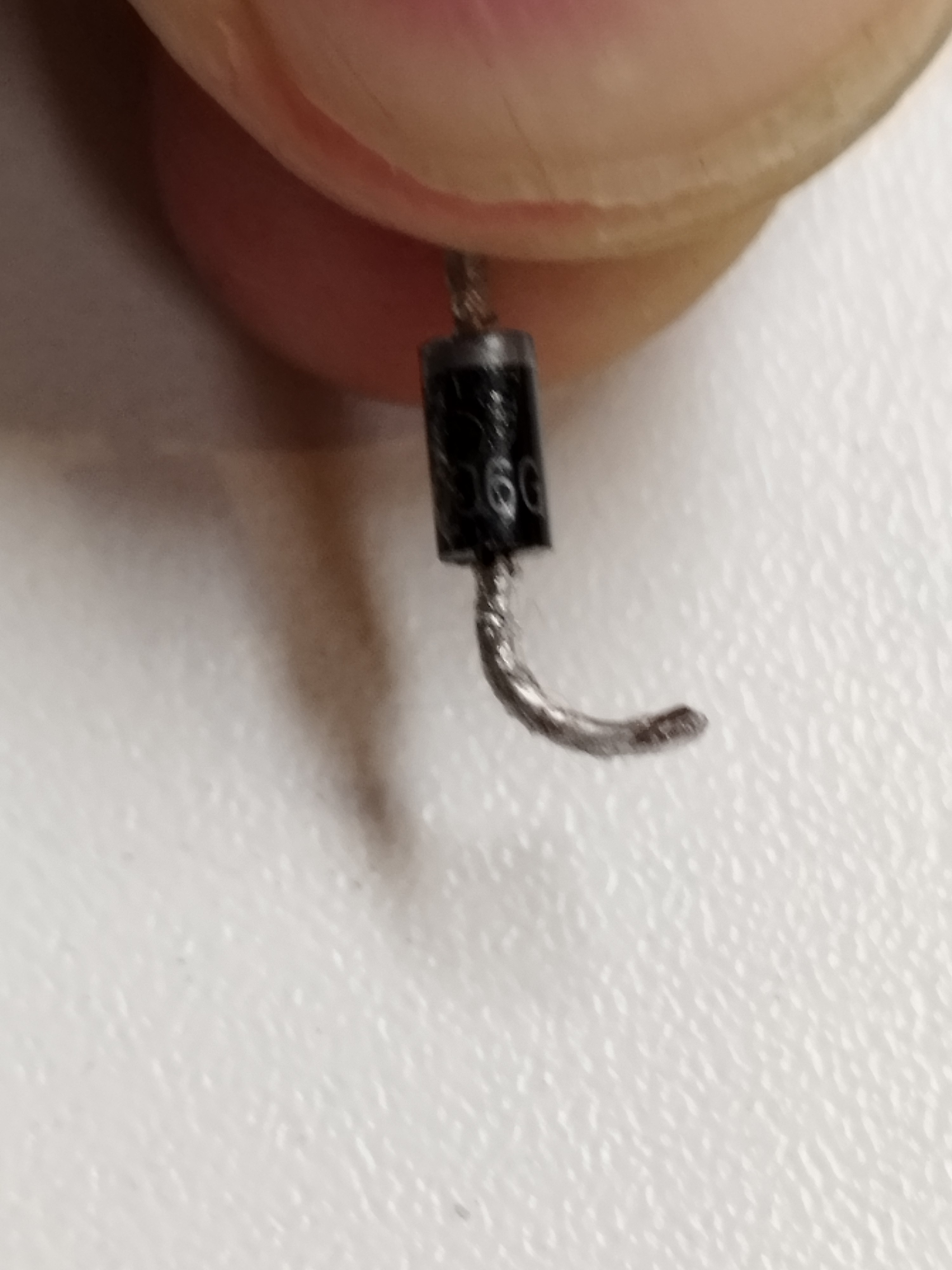

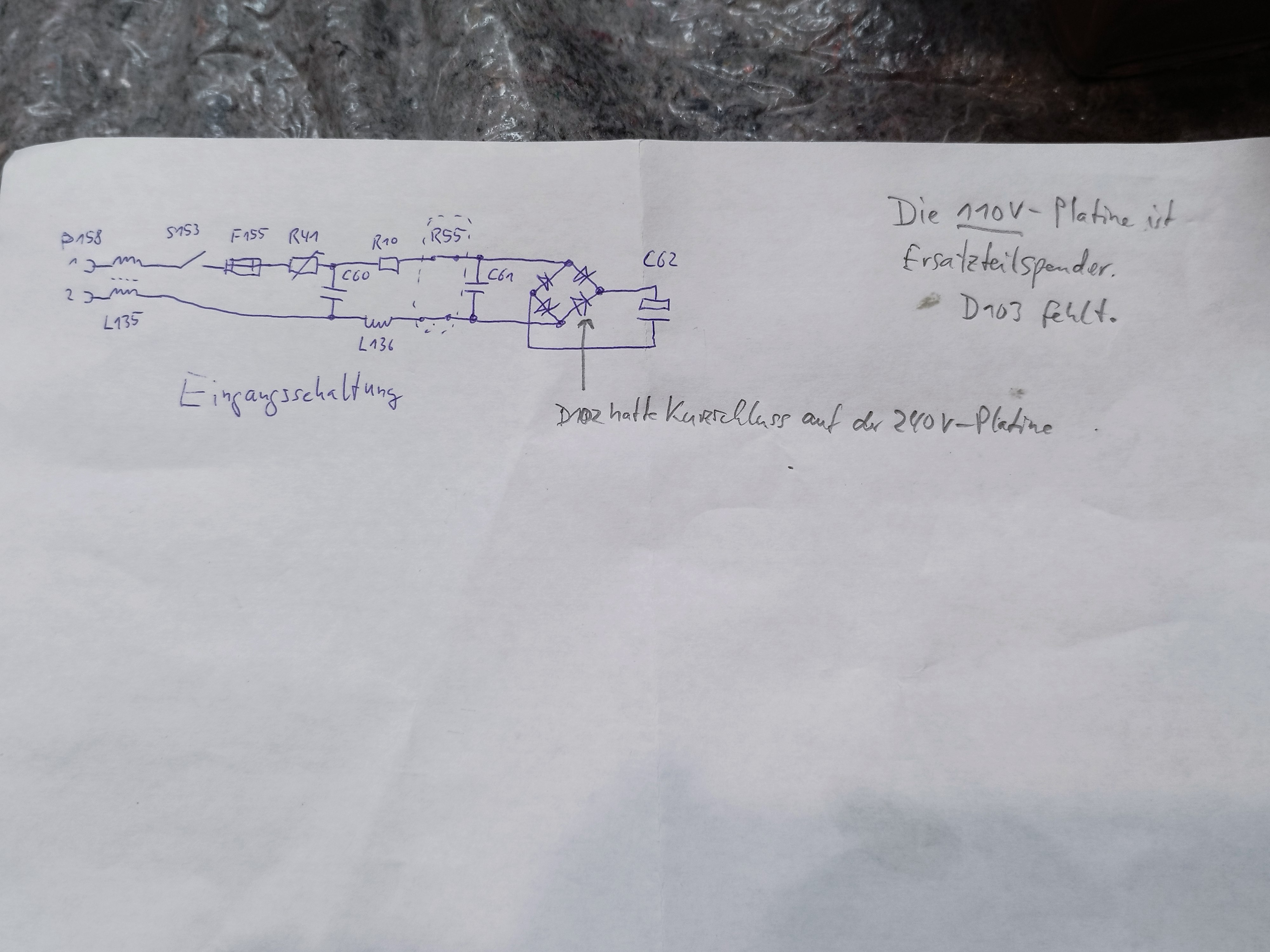

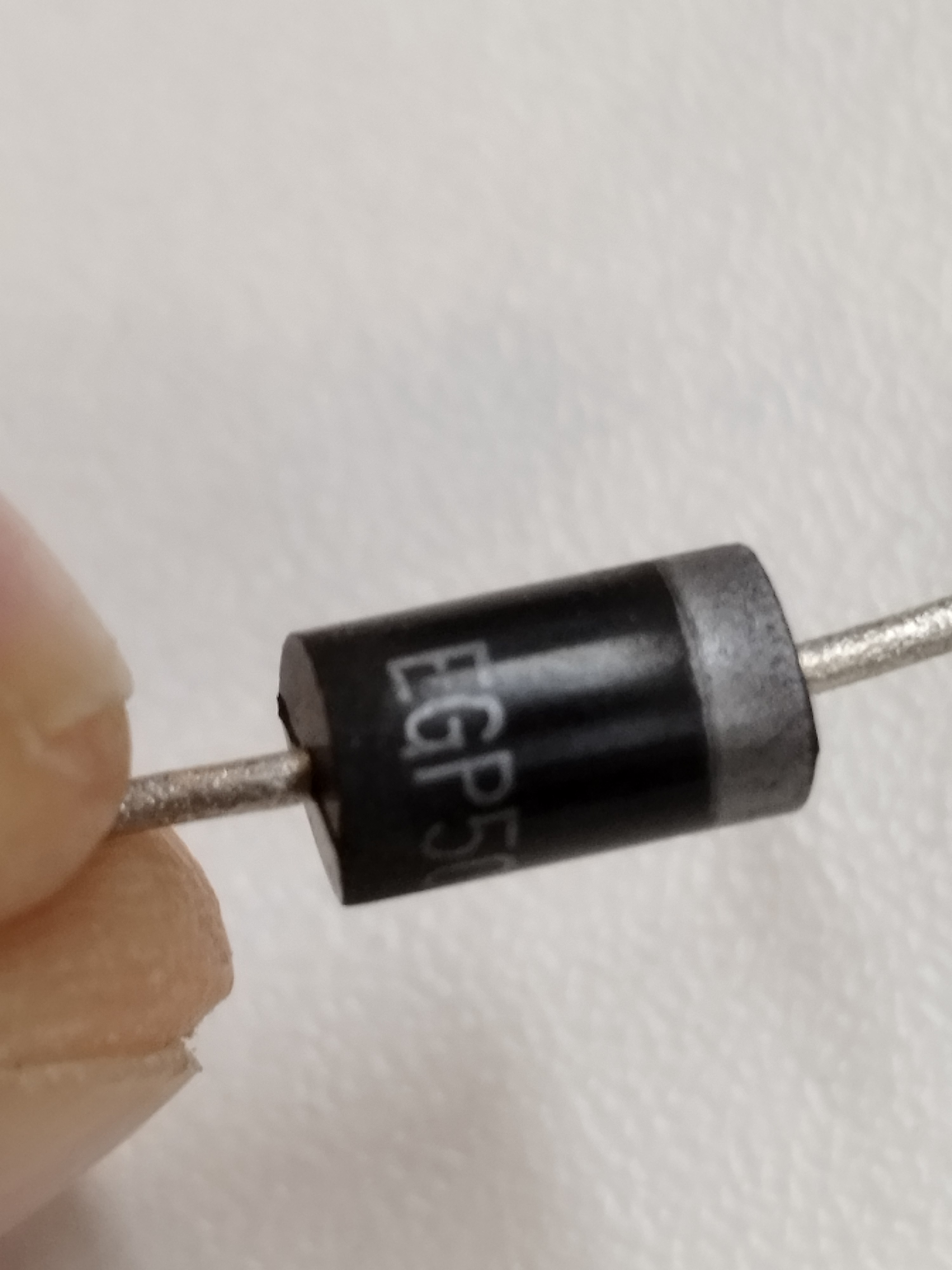

3. Auf der Primärseite hatte eine Diode des Brückengleichrichters ebenfalls Kurzschluss.

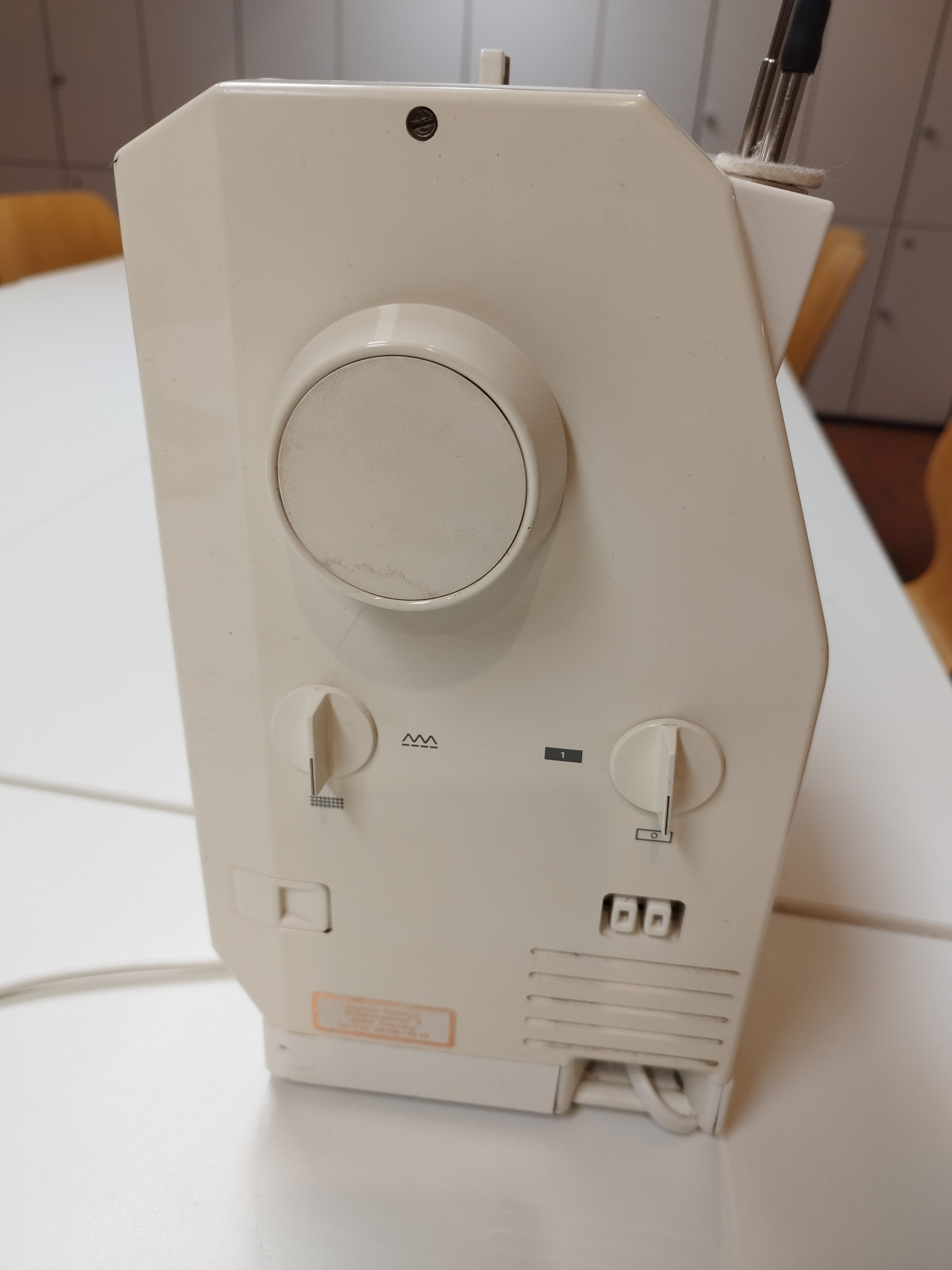

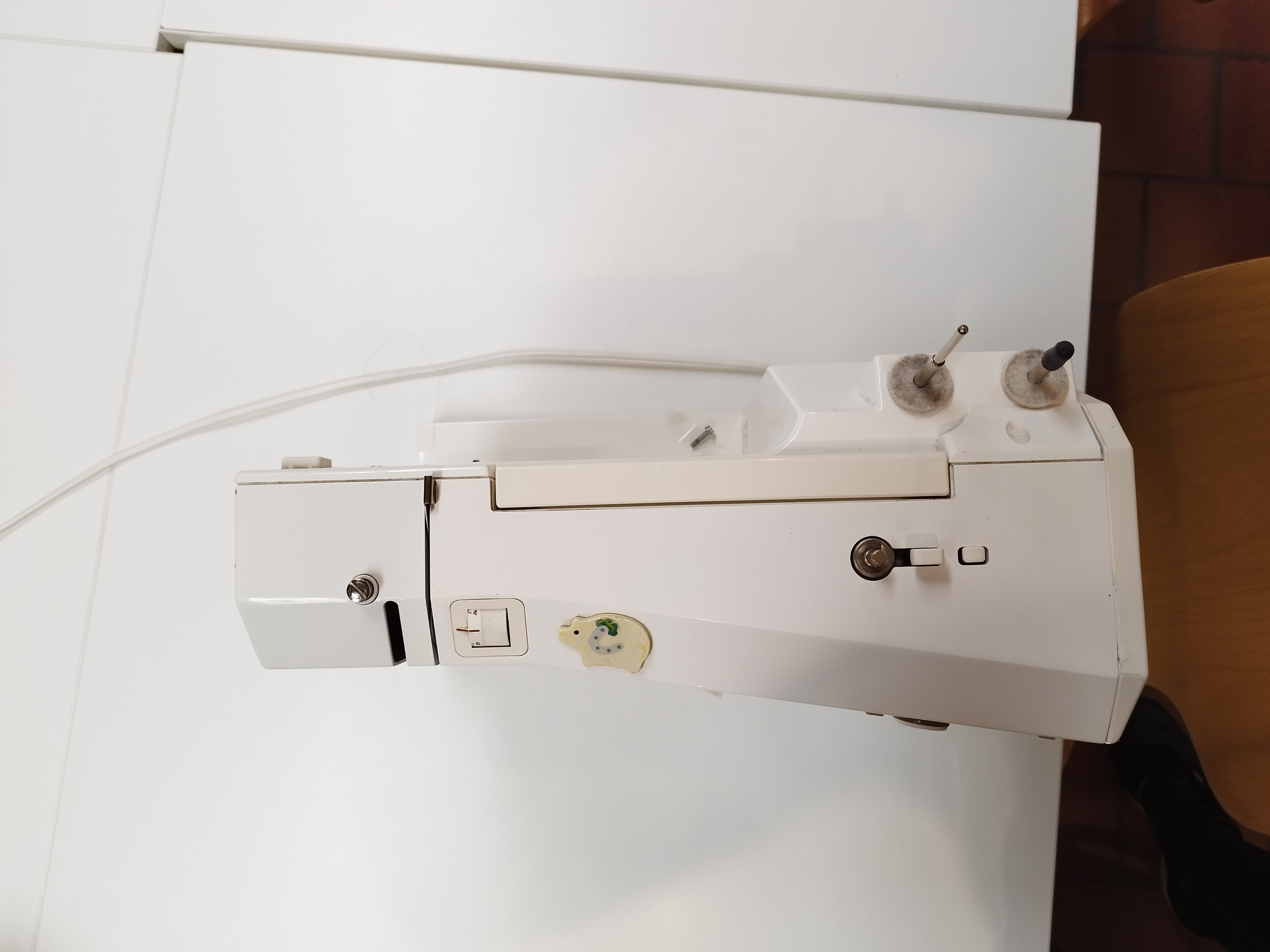

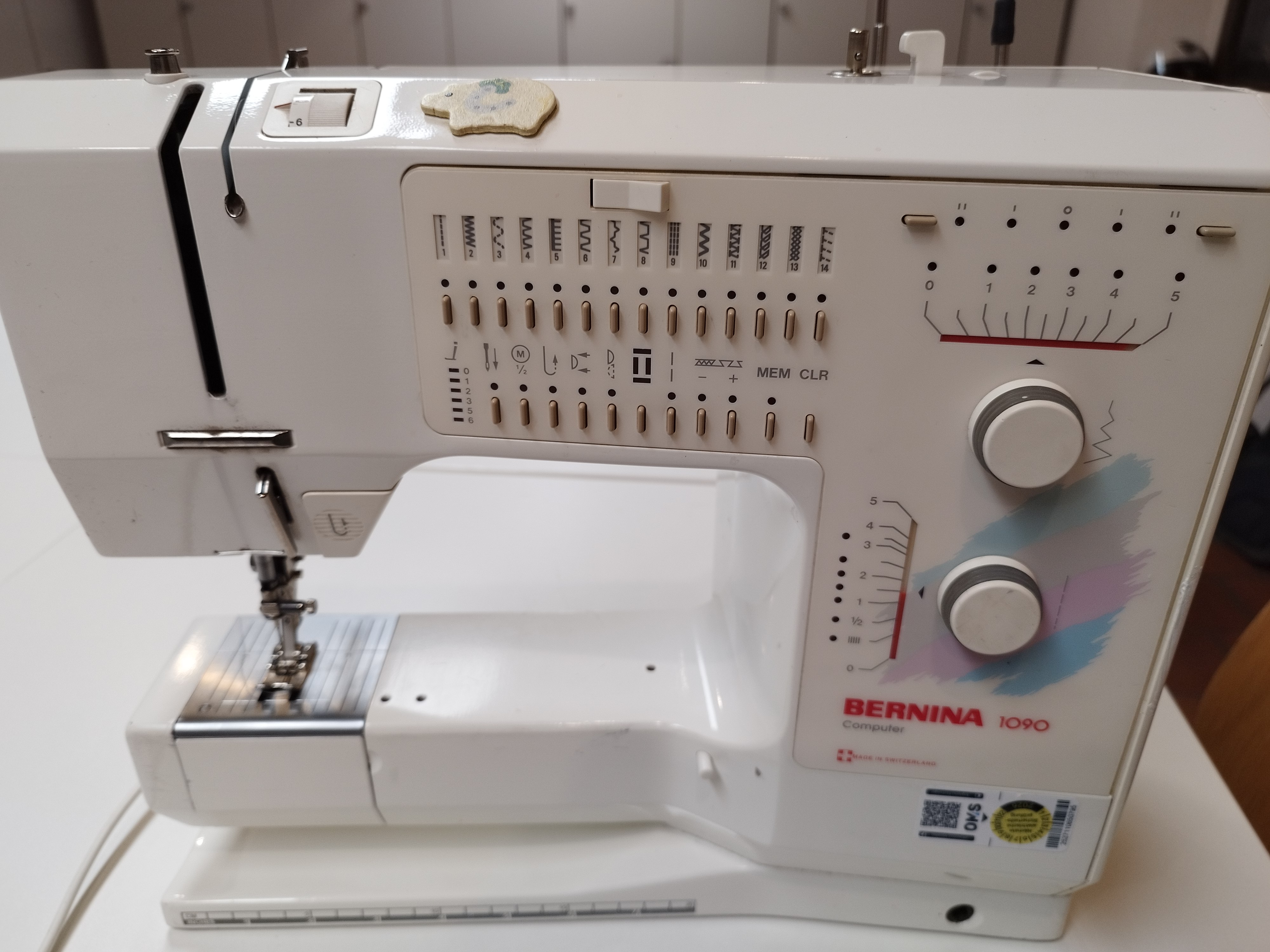

Nach Tausch aller drei Bauteile läuft die Maschine wieder perfekt, und konnte der freudestahlenden Kundin übergeben werden. Ende gut - alles gut.
