Materialien
Vorderseite
Eine ausführliche Auswertung der Daten von Solarglas, Fensterglas einfach und
doppelt, und Polycarbonat-Doppelstegplatte findet sich in [1]. Die
Doppelstegplatte ist die erste Wahl für dieses Projekt.
Doppelstegplatte Polycarbonat 10mm: 15Euro/qm
http://www.ebay.de/itm/10-mm-Polycarbonat-Stegplatten-Doppelstegplatten-glasklar-/200903182120?pt=DE_Heimwerker_Bauelemente&hash=item2ec6c34728
Doppelstegplatte Polycarbonat 6mm: 12Euro/qm, 1,5kg/qm
Rückwand
Sperrholz, Grobspanplatte (OSB), Siebdruckplatte, Universalbauplatte, Blech.
Für
den ersten Prototypen wurde vorhandenes Sperrholz verwendet (keine gute Wahl, ist sehr feuchteempfindlich).
Der zweite Kollektor mit OSB-Platte.
Seitenwände
Holz, Siebdruckplatten?
Absorber
Insektenschutzgitter aus Fieberglas-Gewebe, schwarz, Maschenweite 1,4mm [9].
Zwei Lagen mit ca. 2cm Abstand.
Dämmung
Styropor 50/60mm
Steinwolle?
Rohrleitungen
HT-Rohr DN 110 (110mm), Dachrinnenrohr 70mm
Halterung für die Doppelsteg-Platte
Alu-Winkelschienen ca 30x30mm
Abdichtung zwischen Rahmen und Doppelstegplatte
Selbstklebendes Moosgummiband ca. 5mm dick
Abdichtung Innenkanten
Dampfsperren-Klebeband
Konstruktionsdetails
 | Größe des Kollektors wird von der Doppelstegplatte bestimmt: 2000 x
1050mm |
| Holzrahmen aus Brettern 120mm x 19mm. Der Rahmen ist umlaufend ca. 5mm
größer als die Doppelstegplatte, so dass die Platte Raum zum Ausdehnen
hat. Rahmenaußenmaße 2010 x 1055mm. |
| Rückwand ebenso 2010 x 1055mm. Umlaufend alle 10 bis 15 cm mit dem Rahmen
verschraubt. |
| Oberseite des Rahmens umlaufend mit Moosgummi-Dichtband |
| Doppelstegplatte liegt auf Moosgummi auf, und wird allseitig von 30 x 30mm
Alu-Winkelprofilen gehalten, die wiederum am Holzrahmen seitlich verschraubt
sind. Keine Schrauben durch oder neben die Doppelstegplatte! Diese dehnt
sich aus und muss arbeiten können. |
| Absorber-Gitter auf Holzleisten ca. 25 x 25mm gespannt und mit
Reißzwecken an den Leisten befestigt. |

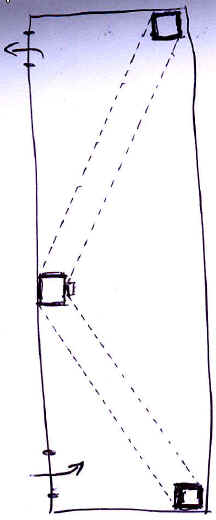

| Ein- und Auslassöffnungen in der Rückwand, ca. 105 mm Durchmesser,
diagonal gegenüber. |
